KVADRO-125

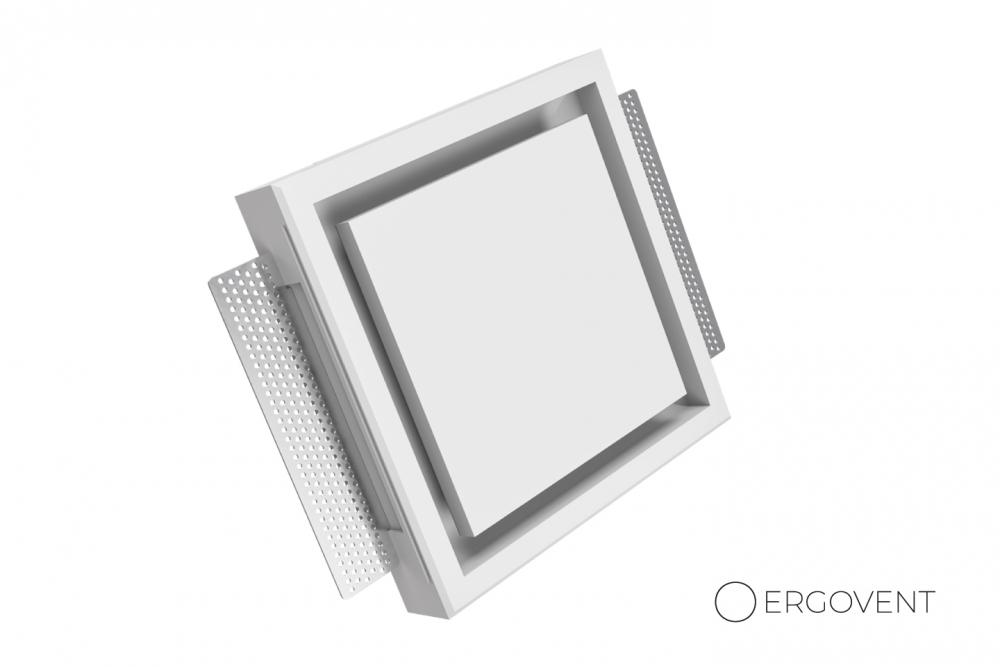

Ergovent KVADRO 125 innfelt gipsdiffusor

Ergovent KVADRO 125 er en rammeløs, kvadratisk ventilasjonsdiffusor for innfelling i gipsplatehimling eller vegg. Gipskroppen sparkles og males sammen med flaten, mens det magnetfestede lokket kan tas av for rengjøring og innregulering.

Tekniske data

• Produktkode: KV125
• Kanaltilkobling: Ø125 mm
• Kroppsmål: 240 × 240 mm
• Kroppshøyde: 48 mm; høyde med tilkobling: 89 mm
• Anbefalt luftmengde: opptil 125 m³/h
• Luftretning: tilluft eller avtrekk

Bruk og kompatibilitet

Luftmengdegrensen er produsentens anbefalte maksimum og ikke et automatisk dimensjoneringspunkt. Velg spjeldstilling fra beregnet luftmengde, tilgjengelig trykk og akseptabelt lydnivå.

Montering og kontroll

Kontroller utsparing, kanalplassering og ett eller to gipslag før montering. Hold lokket demonterbart gjennom sparkling og maling, og innreguler anlegget etter at alle ventiler er ferdige.

Relaterte Ergovent-produkter

Se innreguleringsspjeld Ø125 og reservelokk til KVADRO 100/125. Hele sortimentet finner du i Ergovent-kategorien.
