Rele Schrack Rt31L024 Reserve

Rele Schrack Rt31L024 Reserve – teknisk produktinformasjon

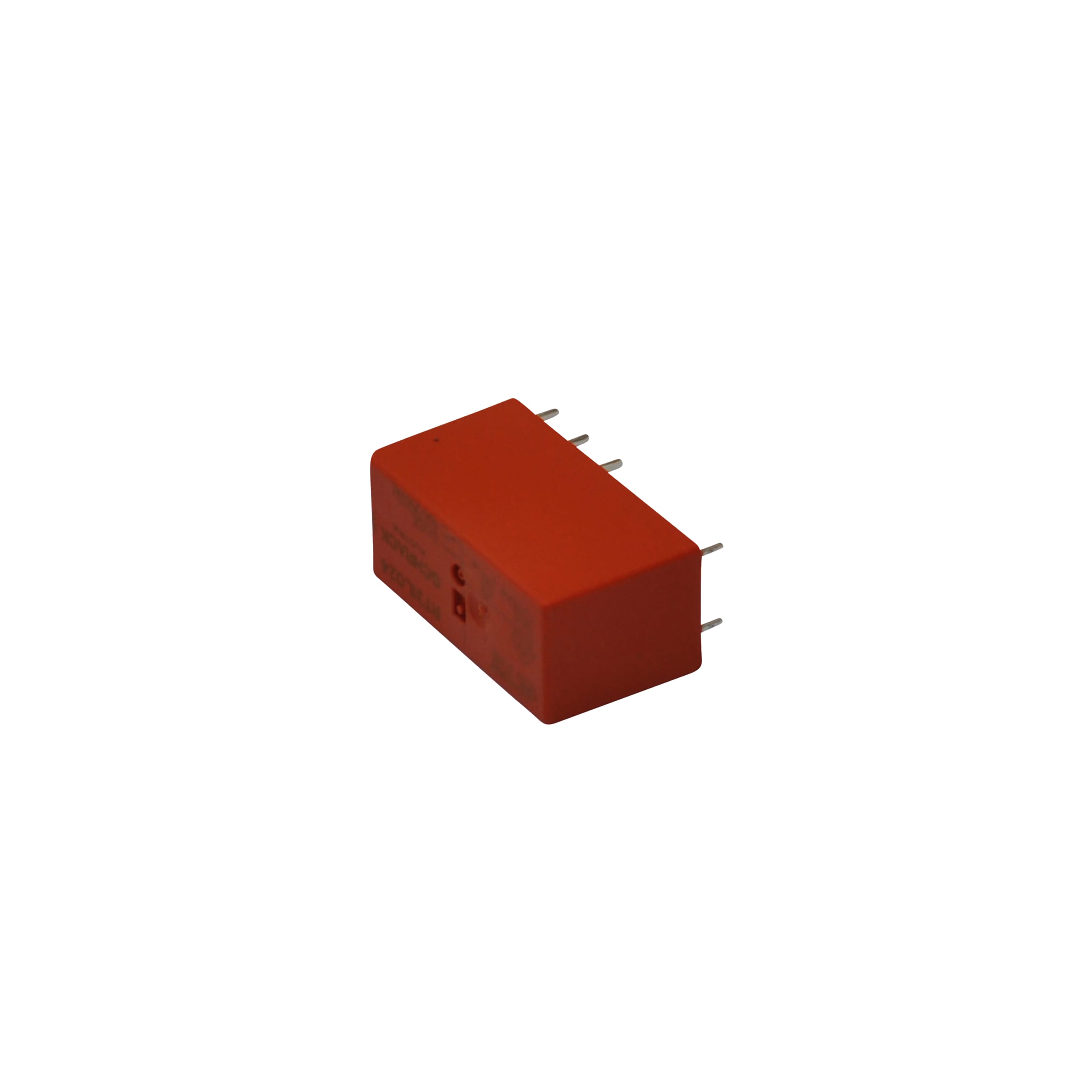

Rele Schrack Rt31L024 Reserve med artikkelnummer 80025 er Schrack RT31L024 elektromekanisk effektrelé for registrerte Flexit-aggregater. Produktet må velges etter modellens typeskilt, serienummer og eksisterende komponent, fordi samme modellserie kan være levert i flere tekniske revisjoner.

Kompatibilitet

Produktet er knyttet til følgende modeller eller produktserier i Ventdel-katalogen:

• A3
• A4
• K3 X-X TT (VGS 300)
• L7 X (VGS 700)
• S3 R
• S3 RK
• S3 X TT (VGS 300)
• S4R
• Samt 4 øvrige varianter registrert i produktkatalogen

Teknisk funksjon og kontrollpunkter

• Produsent/serie: Flexit
• Artikkelnummer: 80025
• GTIN: 7023670800254
• Produsent: TE Connectivity / SCHRACK, serie RT1, type RT31L024
• Spole: 24 V DC, 0,4 W og 1440 ohm
• Kontakt: 1-polet vekselkontakt (1 Form C / SPDT-CO), nominelt 16 A
• Maksimal oppgitt kontaktspenning: 400 V AC; nominell kontaktspenning: 250 V AC
• Montasje: kretskortmontering med loddepinner; kapslingskategori RTII
• Oppgitt driftstemperatur: -40 til +85 °C; mål 29 × 12,7 × 15,7 mm
• Registrert kompatibilitet omfatter flere eldre Flexit A-, K-, L-, S- og VGL-aggregater
• Kontroller spolens styrespenning, kontaktkobling, pinnegeometri, belastning og kretskortrevisjon før utskifting

Før utskifting

Sammenlign mål, innfesting, orientering og produksjonsvariant med delen som demonteres. Kontroller fri bevegelse, tetthet og mekanisk stabilitet før aggregatet settes i drift. Ved tvil bør bilde av typeskilt, serienummer, kontakt/feste og eksisterende del sammenlignes før varen bestilles.

Se flere reservedeler til ventilasjonsanlegg. Se også A3.

Passer for:

• A3 XEL Skap, venstremodell (artikkelnr. 14101)
• A3 XER Skap, høyremodell (artikkelnr. 14102)
• A3 XEL TT Skap, høyeffektiv venstremodell (artikkelnr. 14111)
• A3 XER TT Skap, høyeffektiv høyremodell (artikkelnr. 14112)
