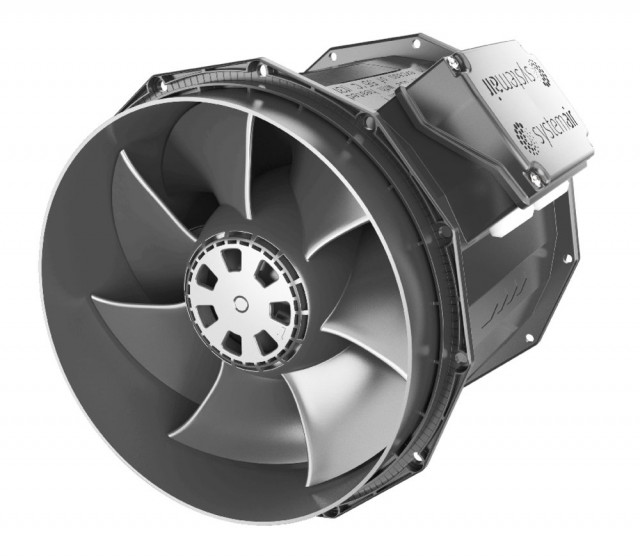

Prio 160 EC Kanalvifte Systemair

Artikkelnr.: 78185

EC-lavenergimotor 100 % regulerbar (0-10V) Kompakt Integrert motorvern Kan monteres i alle posisjoner Lavt lydnivå Integrert potensiometer

NOK7 625,00 inkl. mva.
Ønskeliste
  • Produktinfo
  • Tekniske data
  • Målskisse
  • Produktanmeldelser (0)

EC-lavenergimotor

100 % regulerbar (0-10V)

Kompakt

Integrert motorvern

Kan monteres i alle posisjoner

Lavt lydnivå

Integrert potensiometer

Kanalvifte med EC-lavenergimotor som har integrert elektronisk styring som eliminerer sakking og sikrer at motoren alltid går med optimal virkningsgrad. EC motorern har, i motsetning til AC motor, høy virkningsgrad gjennom hele turtallregisteret, og ved transport av lik luftmengde forbruker en EC motor adskilling mindre energi enn en vifte med AC motor.

Viftene leveres med integrert potensiometer (0-10V) som forenkler innstilling av luftmengde. Fabrikkinnstilt til 6-10V, som kan endres i ettertid. Eksternt potensiometer kan også benyttes, da må internt potmeter fjernes.

Prior-serien er beregnet for montering i kanal. Alle vifter har 30 mm lang tilkoblingsstuss som standard. Viftene har optimaliserte aerodynamiske skovler med styreskinner, og vedlikeholdsfri EC-motor. Ved bruk av festeklammer blir montering/demontering enkelt, samt at det forhindrer overføring av vibrasjon til kanal.

For å beskytte motoren mot overoppheting er viften utstyrt med integrert motorvern. Viften må gjøres strømløs for reset. Viftehuset er produsert i kompositt, og har tetthetsklasse C ih.h. til EN12237:2003.

Tekniske parametre

Nominelle data
Spenning (nominell) 230 V
Frekvens 50; 60 Hz
Fase 1~
Effekt (P1) 80 W
Strøm 0,68 A
Turtall 4 257 omdr./min.
Luftmengde maks 770 m³/h
Maks. temperatur på transportert luft maks 55 °C
Maks temp på transportert luft ved regulering 55 °C
Lyddata
Lydtrykknivå ved 3 m (20m² Sabin) 47 dB(A)
Beskyttelse/klassifisering
Kapslingsklasse, motor IP44
Isolasjonsklasse B
Data iht. til ErP
ErP klar Ikke ErP relevant
Dimensjoner og vekt
Kanaldimensjon; Sirkulær, innløp 160 mm
Kanaldimensjon; Sirkulær, utløp 160 mm
Vekt 1,6 kg
Andre
Type kanaltilkobling Sirkulær
Motortype EC

Hydrauliske data


  Nødvendig luftmengde 461
m³/h

  Nødvendig statisk trykk 251
Pa

  Luftmengde driftspunkt 461
m³/h

  Statisk trykk i driftspunkt 251
Pa

  Lufttetthet 1.204
kg/m³

  Effekt 77.0
W

  Vifteregulering - RPM 4290
rpm

  Strøm 0.70
A

  SFP 0.60
kW/m³/s

  Styrespenning 10.0
V

  Tilførselsspenning 230
V


Lydeffektnivå

Akustisk filter
631252505001k2k4k8kTotalt
Innløp dB(A) 27 40 56 62 63 66 60 50 69
Utløp dB(A) 29 41 57 63 64 67 62 51 71
Omgivelser dB(A) 25 12 44 47 55 60 53 47 62
Lydtrykknivå ved 3m (20 m² Sabine) dB(A) - - - - - - - - 55
Lydtrykknivå ved 3 m fritt felt dB(A) - - - - - - - - 41

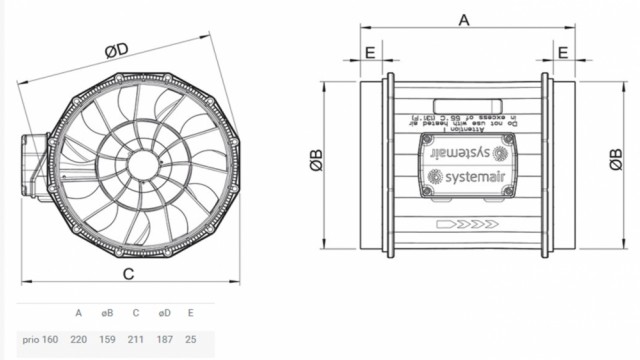

Images Dimensions - prio 160 EC - Systemair
