KV100 M K.vifte vegg ø100mm

Artikkelnr.: 1205

• Spenningsregulerbar • Innebygget motorvern • Kan monteres i alle posisjoner • Kan monteres utendørs • Vedlikeholdsfri og driftssikker

NOK2 625,00 inkl. mva.
Ønskeliste
  • Produktinfo
  • Tekniske data
  • Målskisse
  • Produktanmeldelser (0)

Systemair KV100 M K.vifte vegg ø100mm



• Spenningsregulerbar
• Innebygget motorvern
• Kan monteres i alle posisjoner
• Kan monteres utendørs
• Vedlikeholdsfri og driftssikker

KV-serien er beregnet for direkte montering på vegg. Alle KV-vifter har 25 mm lang tilkoblingsstuss.

Viftene har bakoverbøyde skovler og vedlikeholdsfri ytterrotormotor. Ved bruk av festeklammer blir montering/demontering enkelt, samt at det forhindrer overføring av vibrasjon til kanal. Viftene kan spenningsreguleres med en trinnløs tyristor eller 5-trinns transformator. For å unngå durelyd i viften anbefaler vi å benytte spenningsregulator.

For å beskytte motoren mot overoppheting er viftene KV sileo 100M og 125M utstyrt med impedans motorvern. Viftehuset er produsert i galvanisert stålplate, og falset slik at viftehuset er tilnærmet lufttett. Dersom viften er tettet mot kanal, kan den monteres utendørs eller i våtrom.

Tekniske parametre

Nominelle data
Spenning (nominell) 230 V
Frekvens 50 Hz
Fase 1~
Effekt (P1) 29 W
Strøm 0,17 A
Turtall 2 465 omdr./min.
Luftmengde maks 200 m³/h
Maks. temperatur på transportert luft maks 70 °C
Maks temp på transportert luft ved regulering 70 °C
Lyddata
Lydtrykknivå ved 3 m (20m² Sabin) 32 dB(A)
Beskyttelse/klassifisering
Kapslingsklasse, motor IP44
Isolasjonsklasse B
Data iht. til ErP
Energiklasse, standard enhet F
Energiklasse, lokal behovsstyring C
ErP klar ErP 2018
Dimensjoner og vekt
Kanaldimensjon; Sirkulær, innløp 100 mm
Kanaldimensjon; Sirkulær, utløp 100 mm
Vekt 2,1 kg



Andre
Type kanaltilkobling Sirkulær
Motortype AC

Økodesign

Produkt
Firmanavn Systemair
Produktnavn KV 100 M Sileo
Standard aggregat
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -7,48 kWh/(m².a)
SEC Kald klimasone -23,88 kWh/(m².a)
SEC Varm klimasone 1,92 kWh/(m².a)
SEC Klasse F
Produktkategori RVU
Type aggregat UVU
Driftstype Ekstern MSD eller VSD
Type varmeveksler Ingen
Termisk virkningsgrad (UVU) Ikke aktuelt
qv, maks. luftmengde 89 m³/h
P maks 28 W
Lydeffektsnivå LWA 28 dB(A)
qv, ref. luftmengde 0,0172 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,309 W/(m³/h)
CTRL 1
DIVERSE 1,1
x-verdi, motor og styring 1,5
Ekstern lekkasje 5 %
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 387 kWh
Årlig besparing (AHS kald klimasone) 387 kWh
Årlig strømforbruk (AEC varm klimasone) 387 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 17 kWh/a
Årlig besparing (AHS kald klimasone) 34 kWh/a
Årlig besparing (AHS varm klimasone) 8 kWh/a
Enheter med lokal behovsstyring
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -23,23 kWh/(m².a)
SEC Kald klimasone -50,29 kWh/(m².a)
SEC Varm klimasone -7,73 kWh/(m².a)
SEC Klasse C
Produktkategori RVU
Type aggregat UVU
Driftstype Ekstern MSD eller VSD
Type varmeveksler Ingen
Termisk virkningsgrad (UVU) Ikke aktuelt
qv, maks. luftmengde 89 m³/h
P maks 28 W
Lydeffektsnivå LWA 28 dB(A)
qv, ref. luftmengde 62 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,309 W/(m³/h)
CTRL 0,65
DIVERSE 1,1
x-verdi, motor og styring 1,5
Ekstern lekkasje 5 %
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 203 kWh
Årlig strømforbruk (AEC kald klimasone) 203 kWh
Årlig strømforbruk (AEC varm klimasone) 203 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 28 kWh/a
Årlig besparing (AHS kald klimasone) 55,4 kWh/a
Årlig besparing (AHS varm klimasone) 13 kWh/a

Lydeffektnivå

Akustisk filter
631252505001k2k4k8kTotalt
Innløp dB(A) 48 59 61 53 52 46 35 21 64
Utløp dB(A) 23 44 51 54 55 51 41 30 59
Omgivelser dB(A) 20 23 26 29 38 29 16 <10 39
Lydtrykknivå ved 3m (20 m² Sabine) dB(A) - - - - - - - - 32
Lydtrykknivå ved 3 m fritt felt dB(A) - - - - - - - - 18

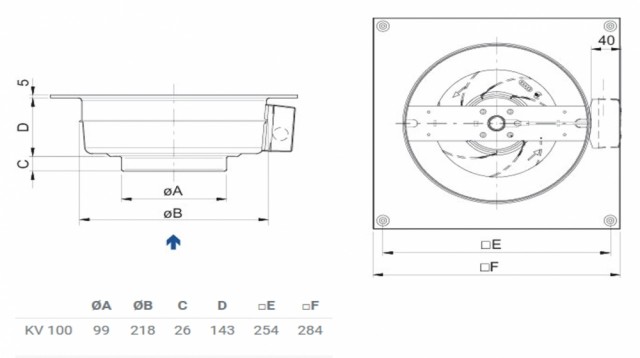

Images Dimensions - KV 100 M AC - Systemair
  ØA ØB C D □E □F

KV 100

99

218

26

143

254

284
