TFE 220 M AC

Artikkelnr.: 1269

Systemair TFE 220 M AC Takvifte med vertikalt utløp, svart, AC-motor

NOK7 750,00 inkl. mva.
Ønskeliste
  • Produktinfo
  • Tekniske data
  • Målskisse
  • Produktanmeldelser (0)

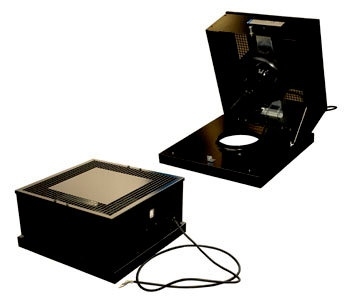

Systemair TFE 220 M AC Takvifte med vertikalt utløp, svart, AC-motor

• Spenningsregulerbar
• Innebygget termokontakt
• Enkel å montere• Vedlikeholdsfri og driftssikker

TFE 220 har et viftehjul med bakoverbøyde skovler og en vedlikeholdsfri ytterrotormotor. Viften er produsert av svartlakkert eller teglrød galvanisert stålplate.

Takviften er utstyrt med servicebryter og er hengslet for enkel inspeksjon og rengjøring. Viften blåser luften oppover, noe som eliminerer problemer ved snøsmelting, samtidig unngår man at støv og skitt legger seg på taket.

For å beskytte motoren mot overoppheting har TFE 220 innebygd termokontaktmotorvern. Ved utløst motorvern må motor gjøres strømløs for reset.

Tekniske parametre

Nominelle data
Spenning (nominell) 230 V
Frekvens 50 Hz
Fase 1~
Effekt (P1) 107 W
Strøm 0,468 A
Turtall 2 602 omdr./min.
Luftmengde maks 788 m³/h
Kondensator 3 µF
Maks. temperatur på transportert luft maks 70 °C
Maks temp på transportert luft ved regulering 70 °C
Lyddata
Lydtrykknivå ved 10 m (fritt felt) 38 dB(A)
Beskyttelse/klassifisering
Kapslingsklasse, motor IP44
Isolasjonsklasse B
Data iht. til ErP
Energiklasse, standard enhet E
Energiklasse, lokal behovsstyring B
ErP klar ErP 2016; ErP 2018
Dimensjoner og vekt
Vekt 8 kg
Andre
Farge, innfatning Svart
Motortype AC

Økodesign

Produkt
Firmanavn Systemair
Produktnavn TFE 220 M Roof fan
Standard aggregat
Samsvar med ErP 2016
SEC gjennomsnittlig klimasone -13,1 kWh/(m².a)
SEC Kald klimasone -29,5 kWh/(m².a)
SEC Varm klimasone -3,7 kWh/(m².a)
SEC Klasse E
Produktkategori RVU
Type aggregat UVU
Driftstype Ekstern MSD eller VSD
Type varmeveksler Ingen
Termisk virkningsgrad (UVU) Ikke aktuelt
qv, maks. luftmengde 644 m³/h
P maks 100 W
Lydeffektsnivå LWA 57 dB(A)
qv, ref. luftmengde 0,125 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,128 W/(m³/h)
CTRL 1
DIVERSE 1,1
x-verdi, motor og styring 1,5
Ekstern lekkasje 0 %
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 160,3 kWh
Årlig besparing (AHS kald klimasone) 160,3 kWh
Årlig strømforbruk (AEC varm klimasone) 160,3 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 1 715,2 kWh/a
Årlig besparing (AHS kald klimasone) 3 355,3 kWh/a
Årlig besparing (AHS varm klimasone) 775,6 kWh/a
Enheter med lokal behovsstyring
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -26,2 kWh/(m².a)
SEC Kald klimasone -53,3 kWh/(m².a)
SEC Varm klimasone -10,7 kWh/(m².a)
SEC Klasse B
Produktkategori RVU
Type aggregat UVU
Driftstype Ekstern MSD eller VSD
Type varmeveksler Ingen
Termisk virkningsgrad (UVU) Ikke aktuelt
qv, maks. luftmengde 645 m³/h
P maks 100 W
Lydeffektsnivå LWA 57 dB(A)
qv, ref. luftmengde 0,1254 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,128 W/(m³/h)
CTRL 0,65
DIVERSE 1,1
x-verdi, motor og styring 1,5
Ekstern lekkasje 0 %
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 84 kWh
Årlig strømforbruk (AEC kald klimasone) 84 kWh
Årlig strømforbruk (AEC varm klimasone) 84 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 2 830 kWh/a
Årlig besparing (AHS kald klimasone) 5 536,2 kWh/a
Årlig besparing (AHS varm klimasone) 1 279,7 kWh/a
Nødvendig luftmengde 473
m³/h

  Nødvendig statisk trykk 227
Pa

  Luftmengde driftspunkt 473
m³/h

  Statisk trykk i driftspunkt 227
Pa

  Lufttetthet 1.204
kg/m³

  Effekt 106.7
W

  Vifteregulering - RPM 2603
rpm

  Strøm 0.50
A

  SFP 0.81
kW/m³/s

  Styrespenning 230.0
V

  Tilførselsspenning 230
V


Lydeffektnivå

Akustisk filter
631252505001k2k4k8kTotalt
Innløp dB(A) 39 53 59 64 65 60 55 46 69
Utløp dB(A) 34 39 58 65 63 59 53 44 68

Images Dimensions - TFE 220 M AC - Systemair
