TFSK 125 M AC rød

Artikkelnr.: 1367

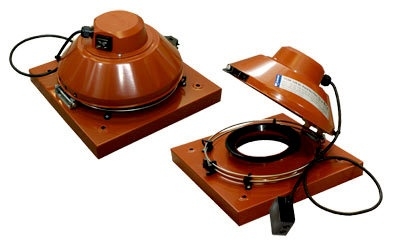

Systemair TFSK 125 M AC rød Takvifte med horisontalt utløp, teglrød, AC-motor

NOK4 612,50 inkl. mva.
Ønskeliste
  • Produktinfo
  • Tekniske data
  • Målskisse
  • Produktanmeldelser (0)

Systemair TFSK 125 M AC rød Takvifte med horisontalt utløp, teglrød, AC-motor

• Swing-out
• Spenningsregulerbar
• Enkel å montere
• Vedlikeholdsfri og driftssikker

TFSK er en takvifte tilvirket i pulverlakkert galvanisert stålplate, i standardfarge svart eller teglrød. TFSK serien har en enkeltsugende radialvifte med bakoverbøyde skovler og en vedlikeholdsfri ytterrotormotor. Viften har en kvadratisk fotplate og er utstyrt med av/på knapp og 1 meter el-kabel.

For å beskytte motoren mot overoppheting har viftene innebygd termokontaktmotorvern med elektrisk gjeninnkobling. Ved utløst motorvern må motor gjøres strømløs for reset.

I kalde klima anbefales det at takviften går kontinuerlig for å ungå problemer med is og kondens.

Tekniske parametre

Nominelle data
Spenning (nominell) 230 V
Frekvens 50 Hz
Fase 1~
Effekt (P1) 25 W
Strøm 0,13 A
Turtall 1 965 omdr./min.
Luftmengde maks 310 m³/h
Kondensator 1,5 µF
Maks. temperatur på transportert luft maks 70 °C
Maks temp på transportert luft ved regulering 70 °C
Lyddata
Lydtrykknivå ved 10 m (fritt felt) 23 dB(A)
Beskyttelse/klassifisering
Kapslingsklasse, motor IP44
Isolasjonsklasse B
Data iht. til ErP
Energiklasse, standard enhet E
Energiklasse, lokal behovsstyring B
ErP klar ErP 2016; ErP 2018
Dimensjoner og vekt
Kanaldimensjon; Sirkulær, innløp 125 mm
Vekt 3,4 kg
Andre
Type kanaltilkobling Sirkulær
Farge, innfatning Rød
Farge innfatning, RAL RAL 8004
Motortype AC

Økodesign

Produkt
Firmanavn Systemair
Produktnavn TFSR 125 M Roof fan Black
Standard aggregat
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -13,1 kWh/(m².a)
SEC Kald klimasone -29,5 kWh/(m².a)
SEC Varm klimasone -3,7 kWh/(m².a)
SEC Klasse E
Produktkategori RVU
Type aggregat UVU
Driftstype Ekstern MSD eller VSD
Type varmeveksler Ingen
Termisk virkningsgrad (UVU) Ikke aktuelt
qv, maks. luftmengde 133 m³/h
P maks 25 W
Lydeffektsnivå LWA 46 dB(A)
qv, ref. luftmengde 0,026 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,129 W/(m³/h)
CTRL 1
DIVERSE 1,1
x-verdi, motor og styring 1,5
Ekstern lekkasje 0 %
Ekstern lekkasje Ikke aktuelt
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 161 kWh
Årlig besparing (AHS kald klimasone) 161,9 kWh
Årlig strømforbruk (AEC varm klimasone) 161 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 1 715 kWh/a
Årlig besparing (AHS kald klimasone) 3 355,3 kWh/a
Årlig besparing (AHS varm klimasone) 776 kWh/a
Enheter med lokal behovsstyring
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -26,2 kWh/(m².a)
SEC Kald klimasone -53,7 kWh/(m².a)
SEC Varm klimasone -10,7 kWh/(m².a)
SEC Klasse B
Produktkategori RVU
Type aggregat UVU
Driftstype Ekstern MSD eller VSD
Type varmeveksler Ingen
Termisk virkningsgrad (UVU) Ikke aktuelt
qv, maks. luftmengde 132 m³/h
P maks 25 W
Lydeffektsnivå LWA 46 dB(A)
qv, ref. luftmengde 0,0257 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,129 W/(m³/h)
CTRL 0,65
DIVERSE 1,1
x-verdi, motor og styring 1,5
Ekstern lekkasje 0 %
Ekstern lekkasje Ikke aktuelt
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 84 kWh
Årlig strømforbruk (AEC kald klimasone) 84 kWh
Årlig strømforbruk (AEC varm klimasone) 84 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 2 830 kWh/a
Årlig besparing (AHS kald klimasone) 5 536,2 kWh/a
Årlig besparing (AHS varm klimasone) 1 280 kWh/a

Hydrauliske data


  Nødvendig luftmengde 171
m³/h

  Nødvendig statisk trykk 80
Pa

  Luftmengde driftspunkt 171
m³/h

  Statisk trykk i driftspunkt 80
Pa

  Lufttetthet 1.204
kg/m³

  Effekt 25.0
W

  Vifteregulering - RPM 1888
rpm

  Strøm 0.10
A

  SFP 0.53
kW/m³/s

  Styrespenning 230.0
V

  Tilførselsspenning 230
V


Lydeffektnivå

Akustisk filter
631252505001k2k4k8kTotalt
Innløp dB(A) 40 51 53 52 49 49 32 23 58
Utløp dB(A) 20 40 45 47 50 49 37 26 54



Images Dimensions - TFSK 125 M AC rød - Systemair
TFSK A B øC □E c/c F øG

125M/XL

119

144

284

321

245

9
