TFSK 125 XL AC rød

Artikkelnr.: 75084

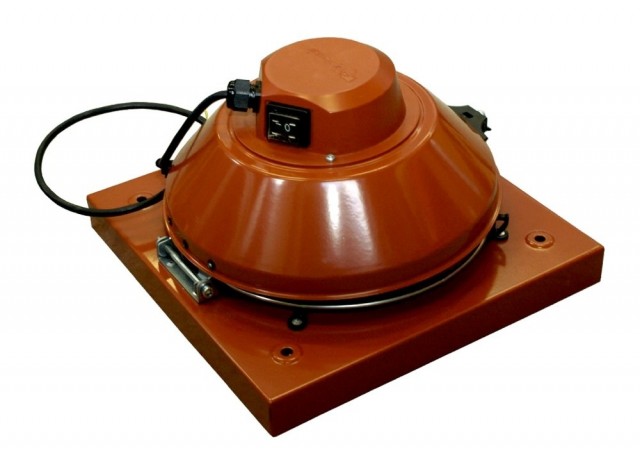

Systemair TFSK 125 XL AC rød Takvifte med horisontalt utløp, teglrød, AC-motor

NOK4 937,50 inkl. mva.
Ønskeliste
  • Produktinfo
  • Tekniske data
  • Målskisse
  • Produktanmeldelser (0)

Systemair TFSK 125 XL AC rød Takvifte med horisontalt utløp, teglrød, AC-motor

• Swing-out
• Spenningsregulerbar
• Enkel å montere
• Vedlikeholdsfri og driftssikker

TFSK er en takvifte tilvirket i pulverlakkert galvanisert stålplate, i standardfarge svart eller teglrød. TFSK serien har en enkeltsugende radialvifte med bakoverbøyde skovler og en vedlikeholdsfri ytterrotormotor. Viften har en kvadratisk fotplate og er utstyrt med av/på knapp og 1 meter el-kabel.

For å beskytte motoren mot overoppheting har viftene innebygd termokontaktmotorvern med elektrisk gjeninnkobling. Ved utløst motorvern må motor gjøres strømløs for reset.

I kalde klima anbefales det at takviften går kontinuerlig for å ungå problemer med is og kondens.

Tekniske parametre

Nominelle data
Spenning (nominell) 230 V
Frekvens 50 Hz
Fase 1~
Effekt (P1) 55 W
Strøm 0,271 A
Turtall 2 496 omdr./min.
Luftmengde maks 360 m³/h
Kondensator 1,5 µF
Maks. temperatur på transportert luft maks 46 °C
Maks temp på transportert luft ved regulering 46 °C
Lyddata
Lydtrykknivå ved 10 m (fritt felt) 32 dB(A)
Lydtrykknivå ved 4 m (fritt felt) 40 dB(A)
Beskyttelse/klassifisering
Kapslingsklasse, motor IP44
Isolasjonsklasse F
Data iht. til ErP
Energiklasse, standard enhet E
Energiklasse, lokal behovsstyring B
ErP klar ErP 2016; ErP 2018
Dimensjoner og vekt
Kanaldimensjon; Sirkulær, innløp 125 mm
Vekt 3,3 kg



Andre
Type kanaltilkobling Sirkulær
Farge, innfatning Rød
Farge innfatning, RAL RAL 8004
Motortype AC

Økodesign

Produkt
Firmanavn Systemair
Produktnavn TFSR 125 XL Sileo Black
Standard aggregat
Samsvar med ErP 2016
SEC gjennomsnittlig klimasone -13,8 kWh/(m².a)
SEC Kald klimasone -30,5 kWh/(m².a)
SEC Varm klimasone -4,4 kWh/(m².a)
SEC Klasse E
Produktkategori RVU
Type aggregat UVU
Driftstype Ekstern MSD eller VSD
Type varmeveksler Ingen
Termisk virkningsgrad (UVU) Ikke aktuelt
qv, maks. luftmengde 270 m³/h
P maks 54 W
Lydeffektsnivå LWA 55 dB(A)
qv, ref. luftmengde 0,052 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,107 W/(m³/h)
CTRL 1
DIVERSE 1,1
x-verdi, motor og styring 1,5
Ekstern lekkasje 0 %
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 134 kWh
Årlig besparing (AHS kald klimasone) 134 kWh
Årlig strømforbruk (AEC varm klimasone) 134 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 1 715 kWh/a
Årlig besparing (AHS kald klimasone) 3 355,3 kWh/a
Årlig besparing (AHS varm klimasone) 776 kWh/a
Enheter med lokal behovsstyring
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -26,6 kWh/(m².a)
SEC Kald klimasone -53,8 kWh/(m².a)
SEC Varm klimasone -11 kWh/(m².a)
SEC Klasse B
Produktkategori RVU
Type aggregat UVU
Driftstype Ekstern MSD eller VSD
Type varmeveksler Ingen
Termisk virkningsgrad (UVU) Ikke aktuelt
qv, maks. luftmengde 269 m³/h
P maks 54 W
Lydeffektsnivå LWA 55 dB(A)
qv, ref. luftmengde 0,0522 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,107 W/(m³/h)
CTRL 0,65
DIVERSE 1,1
x-verdi, motor og styring 1,5
Ekstern lekkasje 0 %
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 70 kWh
Årlig strømforbruk (AEC kald klimasone) 70 kWh
Årlig strømforbruk (AEC varm klimasone) 70 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 2 830 kWh/a
Årlig besparing (AHS kald klimasone) 5 536,2 kWh/a
Årlig besparing (AHS varm klimasone) 1 280 kWh/a

Hydrauliske data


  Nødvendig luftmengde 181
m³/h

  Nødvendig statisk trykk 187
Pa

  Luftmengde driftspunkt 180
m³/h

  Statisk trykk i driftspunkt 187
Pa

  Lufttetthet 1.204
kg/m³

  Effekt 55.3
W

  Vifteregulering - RPM 2498
rpm

  Strøm 0.30
A

  SFP 1.10
kW/m³/s

  Styrespenning 230.0
V

  Tilførselsspenning 230
V


Lydeffektnivå

Akustisk filter
631252505001k2k4k8kTotalt
Innløp dB(A) 50 57 58 58 58 54 51 46 65
Utløp dB(A) 26 38 47 57 59 56 56 47 63
Images Dimensions - TFSK 125 M AC rød - Systemair
TFSK A B øC □E c/c F øG

125M/XL

119

144

284

321

245

9
