Produktinfo

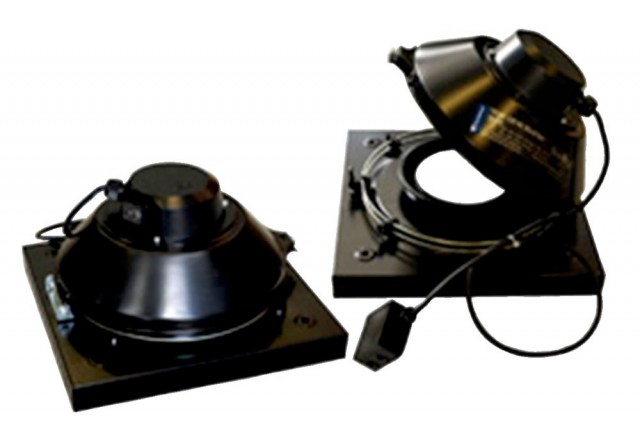

Systemair TFSK 125 XL AC svart Takvifte med horisontalt utløp, svart, AC-motor
• Swing-out
• Spenningsregulerbar
• Enkel å montere
• Vedlikeholdsfri og driftssikker
TFSK er en takvifte tilvirket i pulverlakkert galvanisert stålplate, i standardfarge svart eller teglrød. TFSK serien har en enkeltsugende radialvifte med bakoverbøyde skovler og en vedlikeholdsfri ytterrotormotor. Viften har en kvadratisk fotplate og er utstyrt med av/på knapp og 1 meter el-kabel.
For å beskytte motoren mot overoppheting har viftene innebygd termokontaktmotorvern med elektrisk gjeninnkobling. Ved utløst motorvern må motor gjøres strømløs for reset.
I kalde klima anbefales det at takviften går kontinuerlig for å ungå problemer med is og kondens.
Tekniske data
Tekniske parametre
| Nominelle data | ||
|---|---|---|
| Spenning (nominell) | 230 | V |
| Frekvens | 50 | Hz |
| Fase | 1~ | |
| Effekt (P1) | 55 | W |
| Strøm | 0,271 | A |
| Turtall | 2 496 | omdr./min. |
| Luftmengde | maks 360 | m³/h |
| Kondensator | 1,5 | µF |
| Maks. temperatur på transportert luft | maks 46 | °C |
| Maks temp på transportert luft ved regulering | 46 | °C |
| Lyddata | ||
|---|---|---|
| Lydtrykknivå ved 10 m (fritt felt) | 32 | dB(A) |
| Lydtrykknivå ved 4 m (fritt felt) | 40 | dB(A) |
| Beskyttelse/klassifisering | ||
|---|---|---|
| Kapslingsklasse, motor | IP44 | |
| Isolasjonsklasse | F |
| Data iht. til ErP | ||
|---|---|---|
| Energiklasse, standard enhet | E | |
| Energiklasse, lokal behovsstyring | B | |
| ErP klar | ErP 2016; ErP 2018 |
| Dimensjoner og vekt | ||
|---|---|---|
| Kanaldimensjon; Sirkulær, innløp | 125 | mm |
| Vekt | 3,3 | kg |
| Andre | ||
|---|---|---|
| Type kanaltilkobling | Sirkulær | |
| Farge, innfatning | Rød | |
| Farge innfatning, RAL | RAL 8004 | |
| Motortype | AC |
Økodesign
| Produkt | ||
|---|---|---|
| Firmanavn | Systemair | |
| Produktnavn | TFSR 125 XL Sileo Black |
| Standard aggregat | ||
|---|---|---|
| Samsvar med ErP | 2016 | |
| SEC gjennomsnittlig klimasone | -13,8 | kWh/(m².a) |
| SEC Kald klimasone | -30,5 | kWh/(m².a) |
| SEC Varm klimasone | -4,4 | kWh/(m².a) |
| SEC Klasse | E | |
| Produktkategori | RVU | |
| Type aggregat | UVU | |
| Driftstype | Ekstern MSD eller VSD | |
| Type varmeveksler | Ingen | |
| Termisk virkningsgrad (UVU) | Ikke aktuelt | |
| qv, maks. luftmengde | 270 | m³/h |
| P maks | 54 | W |
| Lydeffektsnivå LWA | 55 | dB(A) |
| qv, ref. luftmengde | 0,052 | m³/s |
| Referanse trykkforskjell (Ps ref) | 50 | Pa |
| SPI | 0,107 | W/(m³/h) |
| CTRL | 1 | |
| DIVERSE | 1,1 | |
| x-verdi, motor og styring | 1,5 | |
| Ekstern lekkasje | 0 | % |
| Årlig strømforbruk (AEC gjennomsnittlig klimasone) | 134 | kWh |
| Årlig besparing (AHS kald klimasone) | 134 | kWh |
| Årlig strømforbruk (AEC varm klimasone) | 134 | kWh |
| Årlig besparing (AHS gjennomsnittlig klimasone) | 1 715 | kWh/a |
| Årlig besparing (AHS kald klimasone) | 3 355,3 | kWh/a |
| Årlig besparing (AHS varm klimasone) | 776 | kWh/a |
| Enheter med lokal behovsstyring | ||
|---|---|---|
| Samsvar med ErP | 2018 | |
| SEC gjennomsnittlig klimasone | -26,6 | kWh/(m².a) |
| SEC Kald klimasone | -53,8 | kWh/(m².a) |
| SEC Varm klimasone | -11 | kWh/(m².a) |
| SEC Klasse | B | |
| Produktkategori | RVU | |
| Type aggregat | UVU | |
| Driftstype | Ekstern MSD eller VSD | |
| Type varmeveksler | Ingen | |
| Termisk virkningsgrad (UVU) | Ikke aktuelt | |
| qv, maks. luftmengde | 269 | m³/h |
| P maks | 54 | W |
| Lydeffektsnivå LWA | 55 | dB(A) |
| qv, ref. luftmengde | 0,0522 | m³/s |
| Referanse trykkforskjell (Ps ref) | 50 | Pa |
| SPI | 0,107 | W/(m³/h) |
| CTRL | 0,65 | |
| DIVERSE | 1,1 | |
| x-verdi, motor og styring | 1,5 | |
| Ekstern lekkasje | 0 | % |
| Årlig strømforbruk (AEC gjennomsnittlig klimasone) | 70 | kWh |
| Årlig strømforbruk (AEC kald klimasone) | 70 | kWh |
| Årlig strømforbruk (AEC varm klimasone) | 70 | kWh |
| Årlig besparing (AHS gjennomsnittlig klimasone) | 2 830 | kWh/a |
| Årlig besparing (AHS kald klimasone) | 5 536,2 | kWh/a |
| Årlig besparing (AHS varm klimasone) | 1 280 | kWh/a |
Hydrauliske data | ||||
|---|---|---|---|---|
| Nødvendig luftmengde | 181 |
m³/h
|
||
| Nødvendig statisk trykk | 187 |
Pa
|
||
| Luftmengde driftspunkt | 180 |
m³/h
|
||
| Statisk trykk i driftspunkt | 187 |
Pa
|
||
| Lufttetthet | 1.204 |
kg/m³
|
||
| Effekt | 55.3 |
W
|
||
| Vifteregulering - RPM | 2498 |
rpm
|
||
| Strøm | 0.30 |
A
|
||
| SFP | 1.10 |
kW/m³/s
|
||
| Styrespenning | 230.0 |
V
|
||
| Tilførselsspenning | 230 |
V
|
||
Lydeffektnivå | Akustisk filter | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | Totalt |
|---|---|---|---|---|---|---|---|---|---|---|
| Innløp | dB(A) | 50 | 57 | 58 | 58 | 58 | 54 | 51 | 46 | 65 |
| Utløp | dB(A) | 26 | 38 | 47 | 57 | 59 | 56 | 56 | 47 | 63 |
Målskisse
| TFSK | A | B | øC | □E | c/c F | øG |
|
125M/XL |
119 |
144 |
284 |
321 |
245 |
9 |
