TFSK 160 AC rød

Artikkelnr.: 92018

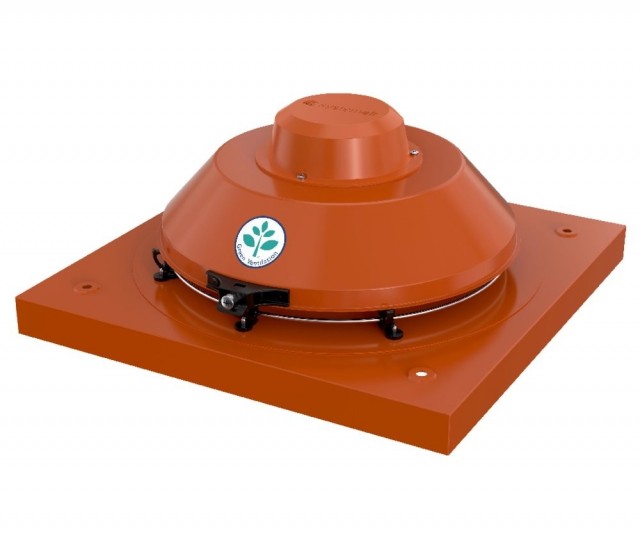

Systemair TFSK 160 AC rød Takvifte med horisontalt utløp, teglrød, AC-motor

NOK5 162,50 inkl. mva.
Ønskeliste
  • Produktinfo
  • Tekniske data
  • Målskisse
  • Produktanmeldelser (0)

Systemair TFSK 160 AC rød Takvifte med horisontalt utløp, teglrød, AC-motor

• Swing-out

• Spenningsregulerbar

• Enkel å montere

• Vedlikeholdsfri og driftssikker

TFSK er en takvifte tilvirket i pulverlakkert galvanisert stålplate, i standardfarge svart eller teglrød. TFSK serien har en enkeltsugende radialvifte med bakoverbøyde skovler og en vedlikeholdsfri ytterrotormotor. Viften har en kvadratisk fotplate og er utstyrt med av/på knapp og 1 meter el-kabel.

For å beskytte motoren mot overoppheting har viftene innebygd termokontaktmotorvern med elektrisk gjeninnkobling. Ved utløst motorvern må motor gjøres strømløs for reset.

I kalde klima anbefales det at takviften går kontinuerlig for å ungå problemer med is og kondens.

Tekniske parametre

Nominelle data
Spenning (nominell) 230 V
Frekvens 50 Hz
Fase 1~
Effekt (P1) 50 W
Strøm 0,221 A
Turtall 2 393 omdr./min.
Luftmengde maks 432 m³/h
Kondensator 1,5 µF
Maks. temperatur på transportert luft maks 70 °C
Maks temp på transportert luft ved regulering 70 °C
Lyddata
Lydtrykknivå ved 10 m (fritt felt) 33 dB(A)
Lydtrykknivå ved 4 m (fritt felt) 41 dB(A)
Beskyttelse/klassifisering
Kapslingsklasse, motor IP44
Isolasjonsklasse B
Data iht. til ErP
Energiklasse, standard enhet E
Energiklasse, lokal behovsstyring B
ErP klar ErP 2016; ErP 2018
Dimensjoner og vekt
Kanaldimensjon; Sirkulær, innløp 160 mm
Vekt 4,6 kg



Andre
Type kanaltilkobling Sirkulær
Farge, innfatning Rød
Farge innfatning, RAL RAL 8004
Motortype AC

Økodesign

Produkt
Firmanavn Systemair
Produktnavn TFSR 160 Sileo Black
Standard aggregat
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -13,7 kWh/(m².a)
SEC Kald klimasone -30,2 kWh/(m².a)
SEC Varm klimasone -4,3 kWh/(m².a)
SEC Klasse E
Produktkategori RVU
Type aggregat UVU
Driftstype Ekstern MSD eller VSD
Type varmeveksler Ingen
Termisk virkningsgrad (UVU) Ikke aktuelt
qv, maks. luftmengde 346 m³/h
P maks 50 W
Lydeffektsnivå LWA 57 dB(A)
qv, ref. luftmengde 0,068 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,109 W/(m³/h)
CTRL 1
DIVERSE 1,1
x-verdi, motor og styring 1,5
Ekstern lekkasje 0 %
Ekstern lekkasje Ikke aktuelt
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 137 kWh
Årlig besparing (AHS kald klimasone) 137 kWh
Årlig strømforbruk (AEC varm klimasone) 137 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 1 715 kWh/a
Årlig besparing (AHS kald klimasone) 3 355 kWh/a
Årlig besparing (AHS varm klimasone) 776 kWh/a
Enheter med lokal behovsstyring
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -26,5 kWh/(m².a)
SEC Kald klimasone -53,6 kWh/(m².a)
SEC Varm klimasone -11 kWh/(m².a)
SEC Klasse B
Produktkategori RVU
Type aggregat UVU
Driftstype Ekstern MSD eller VSD
Type varmeveksler Ingen
Termisk virkningsgrad (UVU) Ikke aktuelt
qv, maks. luftmengde 347 m³/h
P maks 50 W
Lydeffektsnivå LWA 57 dB(A)
qv, ref. luftmengde 0,0675 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,109 W/(m³/h)
CTRL 0,65
DIVERSE 1,1
x-verdi, motor og styring 1,5
Ekstern lekkasje 0 %
Ekstern lekkasje Ikke aktuelt
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 72 kWh
Årlig strømforbruk (AEC kald klimasone) 72 kWh
Årlig strømforbruk (AEC varm klimasone) 72 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 2 830 kWh/a
Årlig besparing (AHS kald klimasone) 5 536 kWh/a
Årlig besparing (AHS varm klimasone) 1 280 kWh/a

Hydrauliske data


  Nødvendig luftmengde 216
m³/h

  Nødvendig statisk trykk 229
Pa

  Luftmengde driftspunkt 216
m³/h

  Statisk trykk i driftspunkt 229
Pa

  Lufttetthet 1.204
kg/m³

  Effekt 49.7
W

  Vifteregulering - RPM 2427
rpm

  Strøm 0.20
A

  SFP 0.83
kW/m³/s

  Styrespenning 230.0
V

  Tilførselsspenning 230
V


Lydeffektnivå

Akustisk filter
631252505001k2k4k8kTotalt
Innløp dB(A) 29 39 46 54 59 56 54 49 62
Utløp dB(A) 29 39 46 55 59 59 56 50 64
Images Dimensions - TFSK 160 AC rød - Systemair
TFSK A B øC □E c/c F øG

160

120

145

334

421

330

9
