TFSK 200 AC rød

Artikkelnr.: 1372

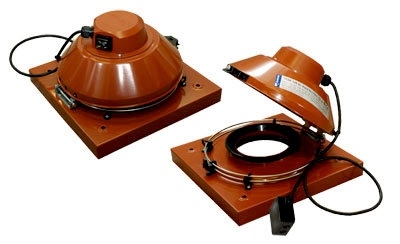

Systemair TFSK 200 AC rød Takvifte med horisontalt utløp, teglrød, AC-motor

NOK5 600,00 inkl. mva.
Ønskeliste
  • Produktinfo
  • Tekniske data
  • Målskisse
  • Produktanmeldelser (0)

Systemair TFSK 200 AC rød Takvifte med horisontalt utløp, teglrød, AC-motor

• Swing-out

• Spenningsregulerbar

• Enkel å montere

• Vedlikeholdsfri og driftssikker

TFSK er en takvifte tilvirket i pulverlakkert galvanisert stålplate, i standardfarge svart eller teglrød. TFSK serien har en enkeltsugende radialvifte med bakoverbøyde skovler og en vedlikeholdsfri ytterrotormotor. Viften har en kvadratisk fotplate og er utstyrt med av/på knapp og 1 meter el-kabel.

For å beskytte motoren mot overoppheting har viftene innebygd termokontaktmotorvern med elektrisk gjeninnkobling. Ved utløst motorvern må motor gjøres strømløs for reset.

I kalde klima anbefales det at takviften går kontinuerlig for å ungå problemer med is og kondens.

Tekniske parametre

Nominelle data
Spenning (nominell) 230 V
Frekvens 50 Hz
Fase 1~
Effekt (P1) 108 W
Strøm 0,466 A
Turtall 2 537 omdr./min.
Luftmengde maks 749 m³/h
Mininum statisk mottrykk 0 Pa
Kondensator 3 µF
Maks. temperatur på transportert luft maks 62 °C
Maks temp på transportert luft ved regulering 62 °C
Lyddata
Lydtrykknivå ved 10 m (fritt felt) 40 dB(A)
Beskyttelse/klassifisering
Kapslingsklasse, motor IP44
Isolasjonsklasse B
Data iht. til ErP
Energiklasse, standard enhet E
Energiklasse, lokal behovsstyring B
ErP klar ErP 2016; ErP 2018
Dimensjoner og vekt
Kanaldimensjon; Sirkulær, innløp 200 mm
Vekt 6,5 kg
Andre
Type kanaltilkobling Sirkulær
Farge, innfatning Rød
Farge innfatning, RAL RAL 8004
Motortype AC

Økodesign

Produkt
Firmanavn Systemair
Produktnavn TFSK 200 Roof fan Red
Standard aggregat
Samsvar med ErP 2016
SEC gjennomsnittlig klimasone -13,3 kWh/(m².a)
SEC Kald klimasone -29,6 kWh/(m².a)
SEC Varm klimasone -3,9 kWh/(m².a)
SEC Klasse E
Produktkategori RVU
Type aggregat UVU
Driftstype Ekstern MSD eller VSD
Type varmeveksler Ingen
Termisk virkningsgrad (UVU) Ikke aktuelt
qv, maks. luftmengde 637 m³/h
P maks 105 W
Lydeffektsnivå LWA 65 dB(A)
qv, ref. luftmengde 0,124 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,124 W/(m³/h)
CTRL 1
DIVERSE 1,1
x-verdi, motor og styring 1,5
Ekstern lekkasje 0 %
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 155 kWh
Årlig besparing (AHS kald klimasone) 155 kWh
Årlig strømforbruk (AEC varm klimasone) 155 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 1 715 kWh/a
Årlig besparing (AHS kald klimasone) 3 355,3 kWh/a
Årlig besparing (AHS varm klimasone) 776 kWh/a
Enheter med lokal behovsstyring
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -26,3 kWh/(m².a)
SEC Kald klimasone -53,3 kWh/(m².a)
SEC Varm klimasone -10,8 kWh/(m².a)
SEC Klasse B
Produktkategori RVU
Type aggregat UVU
Driftstype Ekstern MSD eller VSD
Type varmeveksler Ingen
Termisk virkningsgrad (UVU) Ikke aktuelt
qv, maks. luftmengde 637 m³/h
P maks 105 W
Lydeffektsnivå LWA 65 dB(A)
qv, ref. luftmengde 0,1239 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,124 W/(m³/h)
CTRL 0,65
DIVERSE 1,1
x-verdi, motor og styring 1,5
Ekstern lekkasje 0 %
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 81 kWh
Årlig strømforbruk (AEC kald klimasone) 81 kWh
Årlig strømforbruk (AEC varm klimasone) 81 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 2 830 kWh/a
Årlig besparing (AHS kald klimasone) 5 536,2 kWh/a
Årlig besparing (AHS varm klimasone) 1 280 kWh/a

Hydrauliske data


  Nødvendig luftmengde 374
m³/h

  Nødvendig statisk trykk 284
Pa

  Luftmengde driftspunkt 374
m³/h

  Statisk trykk i driftspunkt 284
Pa

  Lufttetthet 1.204
kg/m³

  Effekt 105.5
W

  Vifteregulering - RPM 2556
rpm

  Strøm 0.50
A

  SFP 1.02
kW/m³/s

  Styrespenning 230.0
V

  Tilførselsspenning 230
V


Lydeffektnivå

Akustisk filter
631252505001k2k4k8kTotalt
Innløp dB(A) 51 63 65 64 65 63 56 47 71
Utløp dB(A) 31 52 56 61 67 67 61 49 71



Images Dimensions - TFSK 200 AC rød - Systemair
TFSK A B øC □E c/c F øG

200

123

160

364

421

330

9
