TFSR 125 M AC rød

Artikkelnr.: 1354

Systemair takvifte med horisontalt utløp, teglrød, AC-motor TFSR 125 M AC rød

NOK3 725,00 inkl. mva.
Ønskeliste
  • Produktinfo
  • Tekniske data
  • Målskisse
  • Produktanmeldelser (0)

• Swing-out

• Spenningsregulerbar

• Enkel å montere

• Vedlikeholdsfri og driftssikker

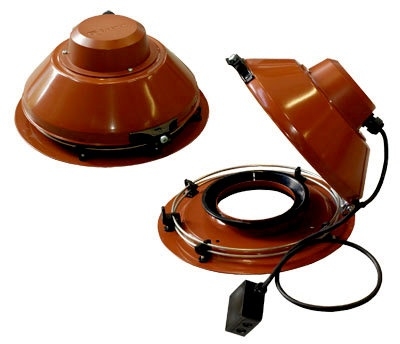

TFSR er en takvifte tilvirket i pulverlakkert galvanisert stålplate, i standardfarge svart eller teglrød. TFSR serien har en enkeltsugende radialvifte med bakoverbøyde skovler og en vedlikeholdsfri ytterrotormotor. Viften kan monteres sammen med takgjennomføring TOB/TOS og er utstyrt med av/på knapp og 1 meter el-kabel som tilkobles koblingsboks på takgjennomføringen.

For å beskytte motoren mot overoppheting har viftene innebygd termokontaktmotorvern med elektrisk gjeninnkobling. Ved utløst motorvern må motor gjøres strømløs for reset.

I kalde klima anbefales det at takviften går kontinuerlig for å ungå problemer med is og kondens.

TFSR 125-160 leveres med flat påstikk Ø 160 mm, TFSR 200-315 leveres med Ø 200 mm.

Påstikket er ikke montert på viften.

Tekniske parametre

Nominelle data
Spenning (nominell) 230 V
Frekvens 50 Hz
Fase 1~
Effekt (P1) 25 W
Strøm 0,13 A
Turtall 1 965 omdr./min.
Luftmengde maks 310 m³/h
Kondensator 1,5 µF
Maks. temperatur på transportert luft maks 70 °C
Maks temp på transportert luft ved regulering 70 °C
Lyddata
Lydtrykknivå ved 10 m (fritt felt) 23 dB(A)
Beskyttelse/klassifisering
Kapslingsklasse, motor IP44
Isolasjonsklasse B
Data iht. til ErP
Energiklasse, standard enhet E
Energiklasse, lokal behovsstyring B
ErP klar ErP 2016; ErP 2018
Dimensjoner og vekt
Kanaldimensjon; Sirkulær, innløp 125 mm
Vekt 2,8 kg



Andre
Type kanaltilkobling Sirkulær
Farge, innfatning Mursteinsrød
Farge innfatning, RAL RAL 8004
Motortype AC

Økodesign

Produkt
Firmanavn Systemair
Produktnavn TFSR 125 M Roof fan Black
Standard aggregat
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -13,1 kWh/(m².a)
SEC Kald klimasone -29,5 kWh/(m².a)
SEC Varm klimasone -3,7 kWh/(m².a)
SEC Klasse E
Produktkategori RVU
Type aggregat UVU
Driftstype Ekstern MSD eller VSD
Type varmeveksler Ingen
Termisk virkningsgrad (UVU) Ikke aktuelt
qv, maks. luftmengde 133 m³/h
P maks 25 W
Lydeffektsnivå LWA 46 dB(A)
qv, ref. luftmengde 0,026 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,129 W/(m³/h)
CTRL 1
DIVERSE 1,1
x-verdi, motor og styring 1,5
Ekstern lekkasje 0 %
Ekstern lekkasje Ikke aktuelt
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 161 kWh
Årlig besparing (AHS kald klimasone) 161,9 kWh
Årlig strømforbruk (AEC varm klimasone) 161 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 1 715 kWh/a
Årlig besparing (AHS kald klimasone) 3 355,3 kWh/a
Årlig besparing (AHS varm klimasone) 776 kWh/a
Enheter med lokal behovsstyring
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -26,2 kWh/(m².a)
SEC Kald klimasone -53,2 kWh/(m².a)
SEC Varm klimasone -10,7 kWh/(m².a)
SEC Klasse B
Produktkategori RVU
Type aggregat UVU
Driftstype Ekstern MSD eller VSD
Type varmeveksler Ingen
Termisk virkningsgrad (UVU) Ikke aktuelt
qv, maks. luftmengde 132 m³/h
P maks 25 W
Lydeffektsnivå LWA 46 dB(A)
qv, ref. luftmengde 0,0257 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,129 W/(m³/h)
CTRL 0,65
DIVERSE 1,1
x-verdi, motor og styring 1,5
Ekstern lekkasje 0 %
Ekstern lekkasje Ikke aktuelt
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 84 kWh
Årlig strømforbruk (AEC kald klimasone) 84,9 kWh
Årlig strømforbruk (AEC varm klimasone) 84 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 2 830 kWh/a
Årlig besparing (AHS kald klimasone) 5 536,2 kWh/a
Årlig besparing (AHS varm klimasone) 1 280 kWh/a
Images Dimensions - TFSR 125 M AC rød - Systemair
TFSR A B øC øD HC

125M/XL

119

144

284

315

205
