Produktinfo
• Swing-out
• Spenningsregulerbar
• Enkel å montere
• Vedlikeholdsfri og driftssikker

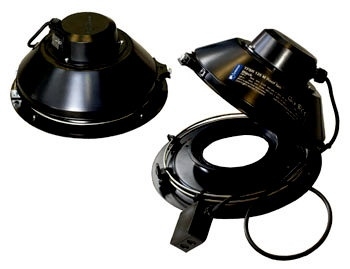

TFSR er en takvifte tilvirket i pulverlakkert galvanisert stålplate, i standardfarge svart eller teglrød. TFSR serien har en enkeltsugende radialvifte med bakoverbøyde skovler og en vedlikeholdsfri ytterrotormotor. Viften kan monteres sammen med takgjennomføring TOB/TOS og er utstyrt med av/på knapp og 1 meter el-kabel som tilkobles koblingsboks på takgjennomføringen.
For å beskytte motoren mot overoppheting har viftene innebygd termokontaktmotorvern med elektrisk gjeninnkobling. Ved utløst motorvern må motor gjøres strømløs for reset.
I kalde klima anbefales det at takviften går kontinuerlig for å ungå problemer med is og kondens.
TFSR 125-160 leveres med flat påstikk Ø 160 mm, TFSR 200-315 leveres med Ø 200 mm.
Påstikket er ikke montert på viften.
Tekniske data
Tekniske parametre
| Nominelle data | ||
|---|---|---|
| Spenning (nominell) | 230 | V |
| Frekvens | 50 | Hz |
| Fase | 1~ | |
| Effekt (P1) | 25 | W |
| Strøm | 0,13 | A |
| Turtall | 1 965 | omdr./min. |
| Luftmengde | maks 310 | m³/h |
| Kondensator | 1,5 | µF |
| Maks. temperatur på transportert luft | maks 70 | °C |
| Maks temp på transportert luft ved regulering | 70 | °C |
| Lyddata | ||
|---|---|---|
| Lydtrykknivå ved 10 m (fritt felt) | 23 | dB(A) |
| Beskyttelse/klassifisering | ||
|---|---|---|
| Kapslingsklasse, motor | IP44 | |
| Isolasjonsklasse | B |
| Data iht. til ErP | ||
|---|---|---|
| Energiklasse, standard enhet | E | |
| Energiklasse, lokal behovsstyring | B | |
| ErP klar | ErP 2016; ErP 2018 |
| Dimensjoner og vekt | ||
|---|---|---|
| Kanaldimensjon; Sirkulær, innløp | 125 | mm |
| Vekt | 2,8 | kg |
| Andre | ||
|---|---|---|
| Type kanaltilkobling | Sirkulær | |
| Farge, innfatning | Mursteinsrød | |
| Farge innfatning, RAL | RAL 8004 | |
| Motortype | AC |
Økodesign
| Produkt | ||
|---|---|---|
| Firmanavn | Systemair | |
| Produktnavn | TFSR 125 M Roof fan Black |
| Standard aggregat | ||
|---|---|---|
| Samsvar med ErP | 2018 | |
| SEC gjennomsnittlig klimasone | -13,1 | kWh/(m².a) |
| SEC Kald klimasone | -29,5 | kWh/(m².a) |
| SEC Varm klimasone | -3,7 | kWh/(m².a) |
| SEC Klasse | E | |
| Produktkategori | RVU | |
| Type aggregat | UVU | |
| Driftstype | Ekstern MSD eller VSD | |
| Type varmeveksler | Ingen | |
| Termisk virkningsgrad (UVU) | Ikke aktuelt | |
| qv, maks. luftmengde | 133 | m³/h |
| P maks | 25 | W |
| Lydeffektsnivå LWA | 46 | dB(A) |
| qv, ref. luftmengde | 0,026 | m³/s |
| Referanse trykkforskjell (Ps ref) | 50 | Pa |
| SPI | 0,129 | W/(m³/h) |
| CTRL | 1 | |
| DIVERSE | 1,1 | |
| x-verdi, motor og styring | 1,5 | |
| Ekstern lekkasje | 0 | % |
| Ekstern lekkasje | Ikke aktuelt | |
| Årlig strømforbruk (AEC gjennomsnittlig klimasone) | 161 | kWh |
| Årlig besparing (AHS kald klimasone) | 161,9 | kWh |
| Årlig strømforbruk (AEC varm klimasone) | 161 | kWh |
| Årlig besparing (AHS gjennomsnittlig klimasone) | 1 715 | kWh/a |
| Årlig besparing (AHS kald klimasone) | 3 355,3 | kWh/a |
| Årlig besparing (AHS varm klimasone) | 776 | kWh/a |
| Enheter med lokal behovsstyring | ||
|---|---|---|
| Samsvar med ErP | 2018 | |
| SEC gjennomsnittlig klimasone | -26,2 | kWh/(m².a) |
| SEC Kald klimasone | -53,2 | kWh/(m².a) |
| SEC Varm klimasone | -10,7 | kWh/(m².a) |
| SEC Klasse | B | |
| Produktkategori | RVU | |
| Type aggregat | UVU | |
| Driftstype | Ekstern MSD eller VSD | |
| Type varmeveksler | Ingen | |
| Termisk virkningsgrad (UVU) | Ikke aktuelt | |
| qv, maks. luftmengde | 132 | m³/h |
| P maks | 25 | W |
| Lydeffektsnivå LWA | 46 | dB(A) |
| qv, ref. luftmengde | 0,0257 | m³/s |
| Referanse trykkforskjell (Ps ref) | 50 | Pa |
| SPI | 0,129 | W/(m³/h) |
| CTRL | 0,65 | |
| DIVERSE | 1,1 | |
| x-verdi, motor og styring | 1,5 | |
| Ekstern lekkasje | 0 | % |
| Ekstern lekkasje | Ikke aktuelt | |
| Årlig strømforbruk (AEC gjennomsnittlig klimasone) | 84 | kWh |
| Årlig strømforbruk (AEC kald klimasone) | 84,9 | kWh |
| Årlig strømforbruk (AEC varm klimasone) | 84 | kWh |
| Årlig besparing (AHS gjennomsnittlig klimasone) | 2 830 | kWh/a |
| Årlig besparing (AHS kald klimasone) | 5 536,2 | kWh/a |
| Årlig besparing (AHS varm klimasone) | 1 280 | kWh/a |
Målskisse
| TFSR | A | B | øC | øD | HC |
|
125M/XL |
119 |
144 |
284 |
315 |
205 |
