TFSR 200 AC rød

Artikkelnr.: 1361

Systemair TFSR 200 AC rød Takvifte med horisontalt utløp, teglrød, AC-motor

NOK4 837,50 inkl. mva.
Ønskeliste
  • Produktinfo
  • Tekniske data
  • Målskisse
  • Produktanmeldelser (0)

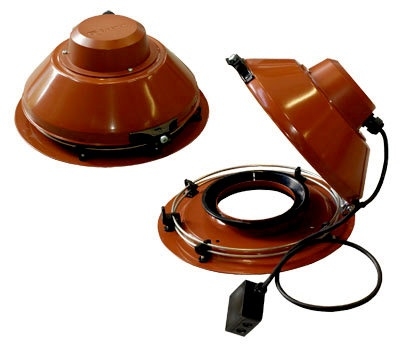

Systemair TFSR 200 AC rød Takvifte med horisontalt utløp, teglrød, AC-motor

• Swing-out

• Spenningsregulerbar

• Enkel å montere

• Vedlikeholdsfri og driftssikker

TFSR er en takvifte tilvirket i pulverlakkert galvanisert stålplate, i standardfarge svart eller teglrød. TFSR serien har en enkeltsugende radialvifte med bakoverbøyde skovler og en vedlikeholdsfri ytterrotormotor. Viften kan monteres sammen med takgjennomføring TOB/TOS og er utstyrt med av/på knapp og 1 meter el-kabel som tilkobles koblingsboks på takgjennomføringen.

For å beskytte motoren mot overoppheting har viftene innebygd termokontaktmotorvern med elektrisk gjeninnkobling. Ved utløst motorvern må motor gjøres strømløs for reset.

I kalde klima anbefales det at takviften går kontinuerlig for å ungå problemer med is og kondens.

TFSR 125-160 leveres med flat påstikk Ø 160, TFSR 200-315 leveres med Ø200.

Påstikket er ikke montert på viften.

Tekniske parametre

Nominelle data
Spenning (nominell) 230 V
Frekvens 50 Hz
Fase 1~
Effekt (P1) 108 W
Strøm 0,466 A
Turtall 2 537 omdr./min.
Luftmengde maks 749 m³/h
Kondensator 3 µF
Maks. temperatur på transportert luft maks 62 °C
Maks temp på transportert luft ved regulering 62 °C
Lyddata
Lydtrykknivå ved 10 m (fritt felt) 40 dB(A)
Beskyttelse/klassifisering
Kapslingsklasse, motor IP44
Isolasjonsklasse B
Data iht. til ErP
Energiklasse, standard enhet E
Energiklasse, lokal behovsstyring B
ErP klar ErP 2016; ErP 2018
Dimensjoner og vekt
Kanaldimensjon; Sirkulær, innløp 200 mm
Vekt 5,7 kg
Andre
Type kanaltilkobling Sirkulær
Farge, innfatning Mursteinsrød
Farge innfatning, RAL RAL 8004
Motortype AC

Økodesign

Produkt
Firmanavn Systemair
Produktnavn TFSR 200 Roof fan Red
Standard aggregat
Samsvar med ErP 2016
SEC gjennomsnittlig klimasone -13,3 kWh/(m².a)
SEC Kald klimasone -29,6 kWh/(m².a)
SEC Varm klimasone -3,9 kWh/(m².a)
SEC Klasse E
Produktkategori RVU
Type aggregat UVU
Driftstype Ekstern MSD eller VSD
Type varmeveksler Ingen
Termisk virkningsgrad (UVU) Ikke aktuelt
qv, maks. luftmengde 637 m³/h
P maks 105 W
Lydeffektsnivå LWA 65 dB(A)
qv, ref. luftmengde 0,124 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,124 W/(m³/h)
CTRL 1
DIVERSE 1,1
x-verdi, motor og styring 1,5
Ekstern lekkasje 0 %
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 155 kWh
Årlig besparing (AHS kald klimasone) 155 kWh
Årlig strømforbruk (AEC varm klimasone) 155 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 1 715 kWh/a
Årlig besparing (AHS kald klimasone) 3 355,3 kWh/a
Årlig besparing (AHS varm klimasone) 776 kWh/a
Enheter med lokal behovsstyring
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -26,3 kWh/(m².a)
SEC Kald klimasone -53,3 kWh/(m².a)
SEC Varm klimasone -10,8 kWh/(m².a)
SEC Klasse B
Produktkategori RVU
Type aggregat UVU
Driftstype Ekstern MSD eller VSD
Type varmeveksler Ingen
Termisk virkningsgrad (UVU) Ikke aktuelt
qv, maks. luftmengde 637 m³/h
P maks 105 W
Lydeffektsnivå LWA 65 dB(A)
qv, ref. luftmengde 0,1239 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,124 W/(m³/h)
CTRL 0,65
DIVERSE 1,1
x-verdi, motor og styring 1,5
Ekstern lekkasje 0 %
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 81 kWh
Årlig strømforbruk (AEC kald klimasone) 81 kWh
Årlig strømforbruk (AEC varm klimasone) 81 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 2 830 kWh/a
Årlig besparing (AHS kald klimasone) 5 536,2 kWh/a
Årlig besparing (AHS varm klimasone) 1 280 kWh/a



Images Dimensions - TFSR 200 AC rød - Systemair
TFSR A B øC øD HC

200

123

160

364

439

250
