SAVE VTR 150/K R hvit

Artikkelnr.: 488810

SAVE VTR 150/K R hvit

NOK35 000,00 Førpris:NOK50 000,00 Rabatt -30% inkl. mva.
På lager
  • Produktinfo
  • Dimensjoner
  • Tekniske data
  • Økodesign
  • Produktanmeldelser (0)

SAVE VTR 150/K R hvit


Betjeningspanel leveres som tilbehør til aggregatet - velg det som passer din installasjon.

• SAVE TOUCH – Betjeningspanel med berøringsskjerm og full tilgang til alle funksjoner og innstillinger. Startskjermen viser informasjon som luftmengde, temperatur, luftkvalitet og aktive funksjoner. Du kan velge mellom MANUELL og AUTO-modus eller velge foretrukne innstillinger fra de forhåndskonfigurerte brukermodusene. Tilgjengelig brukernivå for installatører/servicepersonell (SUW - Start Up Wizard).
• SAVE CONNECT – Home solutions by Systemair mobilapp og internett tilgangsmodul (IAM) for trådløs kommunikasjon. Mobilappen har samme funksjonene som SAVE TOUCH betjeningspanelet.
• SAVE LIGHT –Betjeningspanel med grunnleggende funksjoner som valg av luftmengde, alarmer og indikasjon for filterbytte. SAVE LIGHT kan kun benyttes i tillegg til SAVE TOUCH betjeningspanel eller SAVE CONNECT.

• Høyeffektiv roterende varmeveksler - best årsvirkningsgrad
• Trinnløs varmegjenvinning – automatisk regulering
• Energieffektive RadiCal-vifter med EC-teknologi - svært lav SFP og lavt lydnivå
• SAVECair-betjeningspanel med touch fargeskjerm for enkel oppstart og bruk
• Separat innstilling av tilluft- og avtrekksluftmengde
• Start up wizard - for enkel og sikker oppstart
• Automatisk veksling mellom normaldrift og "sommerdrift" uten varmegjenvinning
• Fuktoverføringsfunksjon – tilgjengelig for regulering av fuktgjenvinning
• Behovssyrt regulering -  integrert fuktføler i avtrekkskammer
• Utvendig tilkoblingsboks for enkel installasjon av eksterne komponenter
• Modbus kommunikasjon via RS-485
• Automatisk logging av drift
• Internett-kommunikasjon via Systemair Cloud (IAM) - tilgjengelig som tilbehør
• Leveres i høyre- (R) og venstrevariant (L)

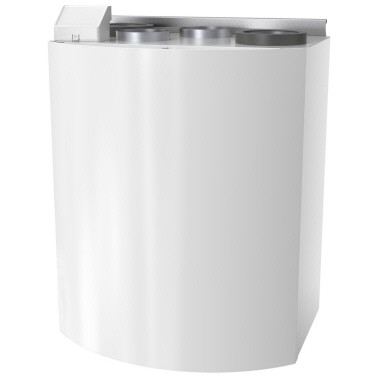

Villavent SAVE VTR 150/K er beregnet på montering over komfyr, og passer for boliger med ventilert areal opp til ca. 100 m2. Modellen leveres i hvitlakkert og rustfri utførelse. Den har moderne og nøytralt design som passer inn i ulike kjøkkenmiljø. VTR 150/K har integrert høykvalitets kjøkkenhette, som er utstyrt med downlight og motorstyrt spjeld. Ventilasjonsaggregatet leveres komplett med frontdeksel, betjeningspanel og kabel med modular-/telekontakter for sammenkobling av aggregat og panel. Modellen leveres i høyre- og venstrevariant, og har svært lavt lydnivå.

SAVE VTR 150/K leveres komplett med automatikk og et intelligent SAVECair betjeningspanel. Modellen som leveres i dobbeltmantlet, isolert utførelse, er komplett utstyrt med vifter med, termostatstyrt elektrisk ettervarmebatteri og filtre. Aggregatet har trinnløs regulerbar roterende varmeveksler og integrert fuktføler som sørger for automatisk behovsregulering av temperatur på tilluften, samt forsering av kapasiteten ved evt. forhøyet fuktnivå. En egen fuktoverføringsfunksjon regulerer fuktoverføring fra avtrekksluft til tilluft.

Komfyravtrekket føres i bypass, slik at dette går utenom varmeveksleren og direkte til avtrekksviften. Modellen er derfor spesielt godt egnet for installasjon i leilighetsbygg, hvor avkastluft fra komfyravtrekk kan være utfordrende.

Den integrerte kjøkkenhetten har betjeningspanel for valg mellom normalventilasjon og komfyravtrekk, samt belysning.

Energieffektive RadiCal vifter med EC-motorer, samt veldimensjonerte filtre med lavt trykkfall gir lav spesifikk vifteeffekt (SFP-faktor) og lavt lydnivå. Integrert fuktføler i avtrekkskammer kan benyttes for evt. behovsstyrt ventilasjon.

Alle innstillinger og funksjoner er tilgjengelige fra SAVECair betjeningspanel som kobles til modular-/telekontakt i den utvendige koblingsboksen. Betjeningspanelet kan monteres på vegg (integrert eller utenpåliggende). Betjeningspanelet har touch fargeskjerm med et brukervennlig grensesnitt. Det er mulig å koble til ett eller flere panel etter ønske og behov. Betjeningspanelet, SAVCECair, har også et brukernivå for installatører og servicepersonell.

Oppkobling via app gir mulighet for kommunikasjon fra smarttelefon eller nettbrett.

Hovedsiden (startsiden) på betjeningspanelet har informasjon om luftmengde, ønsket temperatur på tilluften, samt valgte brukerinnstillinger og aktive funksjoner. Det kan velges mellom MANUELL-  og AUTO-innstilling, eller de forhåndvalgte brukerinnstillingene. Ved SAVECair AUTO-innstilling kan automatisk kapasitetsregulering skje på grunnlag av flere mulige funksjoner - som CO2, tilstedeværelse, fuktnivå, tidsplan etc.

Innebygde følere gir informasjon om ventilasjonsanleggets status mht. luftmengder, temperaturer, energieffektivitet, evt. behov for filtebytte etc., mens alarmsignal vil indikere mulige feil, og gi direkte varsel dersom utbedringer nødvendig.

Ventilasjonsaggregatet har en utvendig tilkoblingsboks med innganger og utganger for enkel installasjon og oppsett av eksterne følere, samt evt. eksterne varme- og kjølebatteri. SAVE VTR 150/K leveres med veldimensjonerte kompaktfilter – tilluft i M5 kvalitet. Tilluftfilter kan alternativt leveres i F7 kvalitet.

Villavent SAVE VTR 150/K er utstyrt med deksel og inspeksjonsluke som gir enkel tilgang for filterbytte og service. Filter og andre komponenter kan enkelt tas ut/settes inn i forbindelse med bytte, rengjøring eller service.

Modellen som leveres i høyre- og venstrevariant, har svært lavt lydnivå. Likevel gir kanalføringer og tilkoblinger utfordringer mht. lyd og plassbehov. Primært anbefales aggregatmodell som er beregnet på plassering i underordnet rom som grovkjøkken, bod eller vaskerom.

SAVE Dimensjoner Vtr150dimensionsright Madam

Tekniske data

Article Name
SAVE VTR 150/K R, hvit
Trade name
Systemair
Article number
488810


Standard plisséfiltersett

Aggregat
Frekvens 50 Hz
Spenning (nominell) 230 V
Faser 1~
Anbefalt sikring 10 A
Kapslingsklasse IP24
Reguleringstype Trinnløs
Produkttype Ventilasjonsaggregat med varmegjenvinning
Temperaturområde -20 til 40 °C
Forvarmebatteri/ettervarmebatteri
Effekt, ettervarmebatteri 1 kW
Tilluftvifte
Effekt (P1) tilluftvifte 86 W
Tilluftfilter
Filterklasse, tilluft ePM1 60%
Avtrekksfilter
Filterklasse, avtrekk ePM10 50%
Varmeveksler
Rotormotor Variabel hastighet
Varmeveksler Roterende
Avtrekksvifte
Effekt (P1), avtrekksvifte 86 W
Andre
Vifteregulering Trinnløs spenningsregulering
Installasjonsmetode Vertikal
Tilluftside Høyre
Farge innfatning
Farge innfatning Hvit
Farge innfatning, RAL RAL 9010
Dimensjoner og vekt
Vekt 61 kg
ErP
Energiklasse, standard enhet B
Energiklasse, lokal behovsstyring A
ErP klar ErP 2016; ErP 2018

Økodesign


Standard plisséfiltersett

Standard aggregat
Samsvar med ErP 2018   Standard aggregat
SEC gjennomsnittlig klimasone -32,2 kWh/(m².a)
SEC Kald klimasone -72,8 kWh/(m².a)
SEC Varm klimasone -8,9 kWh/(m².a)
SEC Klasse B
Produktkategori RVU
Type aggregat BVU
Driftstype Integrert VSD
Type varmeveksler Regenerativ
Termisk virkningsgrad 76 %
qv, maks. luftmengde 258 m³/h
P maks 176 W
Lydeffektnivå (LWA) 41 dB(A)
qv, ref. luftmengde 0,0503 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,456 W/(m³/h)
CTRL 0,85
DIVERSE 1,1
x-verdi, motor og styring 2
Ekstern lekkasje 3 %
Intern lekkasje Ikke aktuelt
Overfør 4 %
Type produkt RAHU/AARE
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 413 kWh
Årlig strømforbruk (AEC kald klimasone) 413 kWh
Årlig strømforbruk (AEC varm klimasone) 413 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 4 251 kWh/a
Årlig besparing (AHS kald klimasone) 8 315 kWh/a
Årlig besparing (AHS varm klimasone) 1 992 kWh/a
Enheter med lokal behovsstyring
Samsvar med ErP 2018   Enheter med lokal behovsstyring
SEC gjennomsnittlig klimasone -38 kWh/(m².a)
SEC Kald klimasone -80,1 kWh/(m².a)
SEC Varm klimasone -13,9 kWh/(m².a)
SEC Klasse A
Produktkategori RVU
Type aggregat BVU
Driftstype Integrert VSD
Type varmeveksler Regenerativ
Termisk virkningsgrad 76 %
qv, maks. luftmengde 258 m³/h
P maks 176 W
Lydeffektnivå (LWA) 41 dB(A)
qv, ref. luftmengde 0,0503 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,456 W/(m³/h)
CTRL 0,65
DIVERSE 1,1
x-verdi, motor og styring 2
Ekstern lekkasje 3 %
Intern lekkasje Ikke aktuelt
Overfør 4 %
Type produkt RAHU/AARE
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 241 kWh
Årlig strømforbruk (AEC kald klimasone) 241 kWh
Årlig strømforbruk (AEC varm klimasone) 241 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 4 404 kWh/a
Årlig besparing (AHS kald klimasone) 8 614 kWh/a
Årlig besparing (AHS varm klimasone) 1 991 kWh/a
