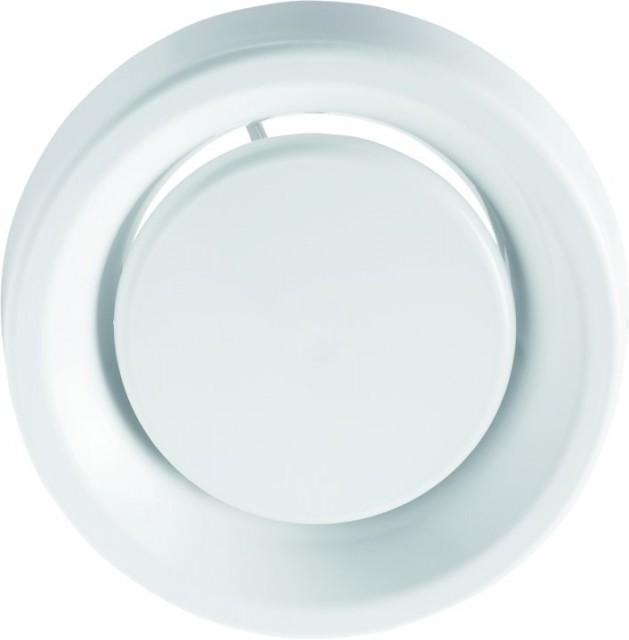

Systemair Balance-E-100 Avtrekksventil

Spesifikasjon

Villavent avtrekksventil, Balance-E med eller uten ramme

Funksjon
Balance-E er en rund avtrekksventil med aerodynamisk utformet ventilkjegle. Ventilen har gode egenskaper når det gjelder lydnivå, trykkfall og luftmengdekapasitet.

Utførelse
Balance-E er produsert i gjenvinnbar polypropylen som tåler temperaturer opp til 100oC. Materialet tåler også de fleste kjemikalier i lave konsentrasjoner. Ventilen leveres i
hvit farge tilsvarende RAL 9003 glans 30

Innregulering
Kjeglen skrues ut eller inn det antall omdreininger/turn som gir spalteåpning i mm som tilsvarer trykkfall og ønsket luftmengde ifølge diagram. Trykkfallet kontrolleres ved å
stikke passende målesonde inn i fronten på ventilen bak kjeglen.

Dimensjoner BALANCE-E-100-SW

Dimensjoner	Verdi mm
øA	100
øB	70
øC	142
D	61
