System air Balance-S-160 Tilluftventil

Spesifikasjon

Villavent tilluftventil, Balance-S med eller uten ramme

Funksjon

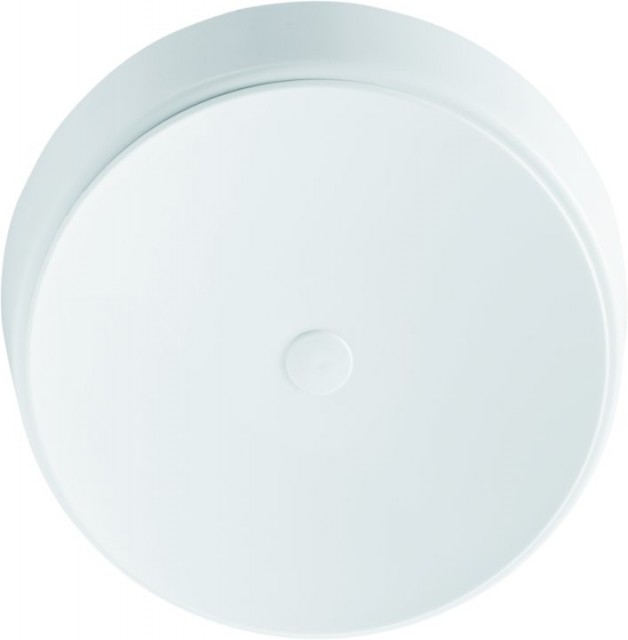

Balance-S er en rund tilluftventil med aerodynamisk utformet ventilkjegle. Ventilen har gode egenskaper når det gjelder lydnivå, trykkfall, luftmengdekapasitet og egendemping.

Utførelse
Balance-S er produsert i gjenvinnbar polypropylen som tåler temperaturer opp til 100oC. Materialet tåler også de fleste kjemikalier i lave konsentrasjoner. Ventilen leveres i
hvit farge tilsvarende RAL 9003, glans 30.

Innregulering
Kjeglen skrues ut eller inn det antall omdreininger/turn som gir spalteåpning i mm som tilsvarer trykkfall og ønsket luftmengde ifølge diagram. Trykkfallet kontrolleres ved å ta bort pluggen i fronten og stikke passende målesonde inn i ventilen bak kjeglen.

Dimensjoner BALANCE-S-160-SW

Dimensjoner	Verdi mm
øA	160
øB	120
øC	206
D	86
