Comfort 350L Polar

Artikkelnr.: 71030572

Comfort 350L er et energieffektivt ventilasjonsaggregat med varmegjenvinning, ideelt til oppussingsprosjekter og nybygg med et ventilasjonsbehov på inntil 372 m3/h.

NOK35 000,00 Førpris:NOK41 750,00 Rabatt -16% inkl. mva.
På lager
Ønskeliste
  • Produktinfo
  • APP Styring
  • Tekniske spesifikasjoner
  • Prosjektering
  • Målskisse
  • CTS602 styring
  • Installasjon
  • Ecodesign
  • Bruksanvisninger & datablad
  • Produktanmeldelser (0)

Nilan Comfort 350L er et energieffektivt ventilasjonsaggregat med varmegjenvinning, ideelt til oppussingsprosjekter og nybygg med et ventilasjonsbehov på inntil 372 m3/h.

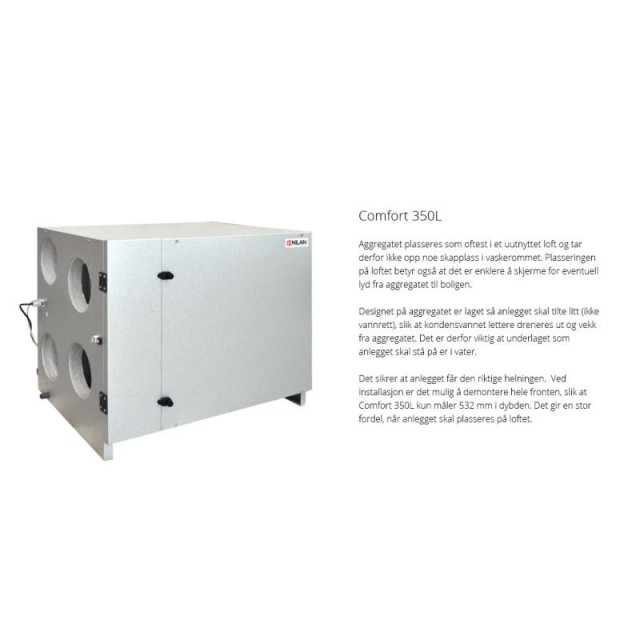

Aggregatet plasseres som oftest i et uutnyttet loft og tar derfor ikke opp noe skapplass i vaskerommet. Plasseringen på loftet betyr også at det er enklere å skjerme for eventuell lyd fra aggregatet til boligen. Ved installasjon er det i tillegg mulig å demontere hele fronten, sånn Comfort 350L kun måler 532 mm i dybden, som er en stor fordel når anlegget skal plasseres på loftet. Fås som venstre model.

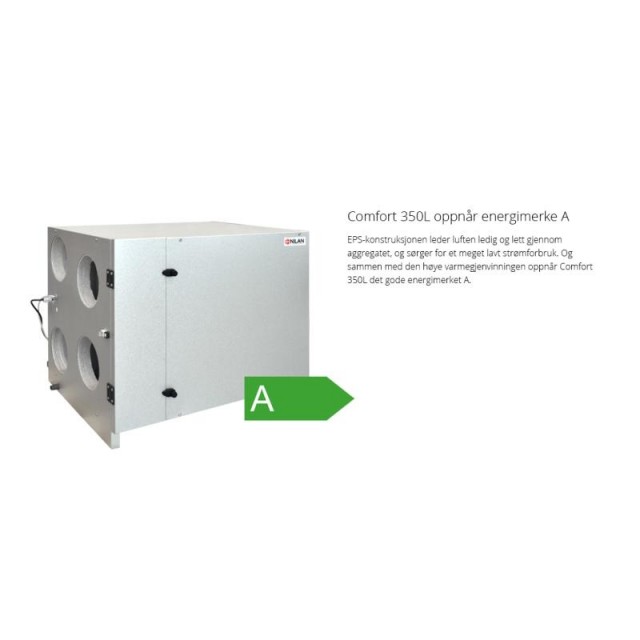

Comfort 350L er konstruert sånn at det oppnår et lavt strømforbruk og høy varmegjenvinning. Denne kombinasjonen medfører at det oppnås energimerke A.


Luftmengde (se prosjekteringsdata for SEL/SFP verdi)

Min : 0 m3/h
Max : 372 m3/h

Nilan APP - Styring av hjemmets ventilasjon og varmepumpe direkte fra mobiltelefonen

Nilan har utviklet en ny app med smarte funksjoner der brukeren kan styre hjemmets ventilasjon og varmepumpe direkte fra mobiltelefonen.

Appen er intuitiv, enkel og sikker å bruke, og gir brukeren mulighet til f.eks. justering av romtemperatur. Flere ventilasjonsanlegg kan kobles til samme app slik at du har full kontroll over inneklimaet, f.eks. i både hjem og hytte.

Det kan kobles til flere brukere på samme app.

Ved kjøp av en Nilan-gateway kan brukeren få tilgang til enheten via Nilan-appen.


Dimensjoner (B x D x H) 724 × 566 × 621 mm
Vekt 36 kg
Platetype kabinett Aluzink stålplate, pulverlakkert hvit RAL9016

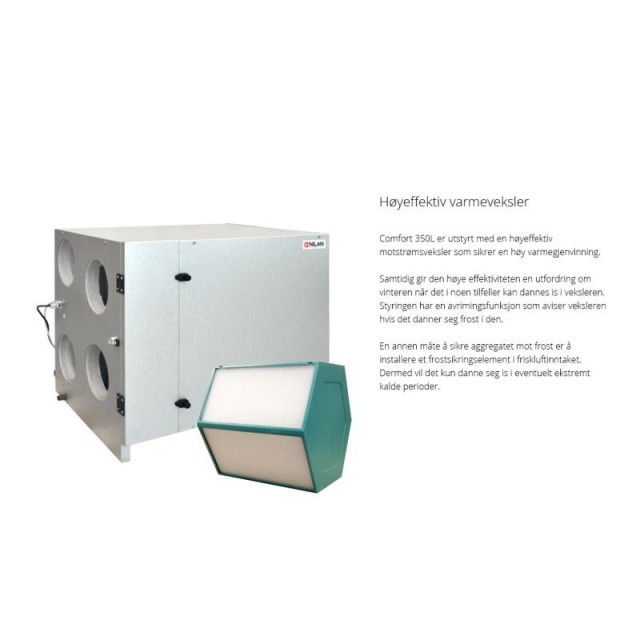

Varmevekslertype Motstrømsveksler i Polyethylenterephthalat

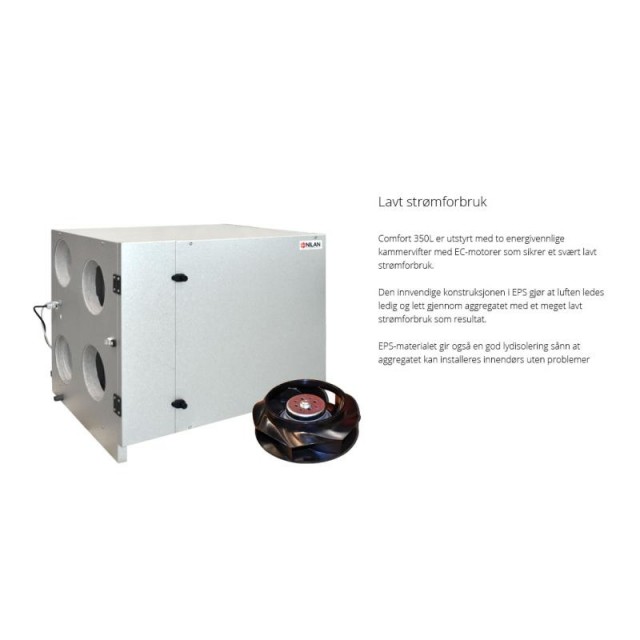

Viftetype Omdreiningskonstante EC motorer
Filterklasse Greencycle ISO Coarse > 75% (G4)
Kanaltilslutninger Ø160 mm
Kondensavløp PVC Ø20 x 1,5 mm
Forsyningsspenning 230V 50/60 Hz
Max. opptatt effekt/strøm 170 W / 0,7 A
Standby effektforbruk 3,4 W
Tetthetsklasse IP31
Omgivelsestemperatur -20 / +40 °C
Lekkasje klassifikasjon A1 (*1)
Varmetap 0,84 W/m2K (*2)
Isoleringsklassifikasjon T2























*1 - Testet iht. EN13141-7
*2 - Testet iht. EN1886



Kapasitet

Kapasitet av standardaggregat som funksjon av qv og Pt, ext.

Testet i henhold til EN 13141-7 med standardfiltre ISO Coarse >75% (G4) og uten ettervarmebatteri.

SEL-verdier inneholder aggregatets EL-forbruk for begge viftene ekskl. styring.

Konverteringsfaktor: J/m3 : 3600 = W/m3/h

OBS! SEL-verdiene måles og oppgis som en totalverdi for begge viftene.

Temperaturvirkningsgrad

Temperaturvirkningsgrad for aggregat med motstrømsveksler i henhold til EN308 og EN 13141-7 (tørr).

Lyddata

Lyddata er for qv = 200 m3/h og Pt ext = 100 Pa i henhold til EN 3744 for overflate og EN 5136 for kanaler.

Lydeffektnivået LWA faller med fallende luftmengde og fallende mottrykk.

Lydtrykknivået LpA i 1 m fra aggregatet.

Lyddata

Lyddata er for qv = 350 m3/h og Pt ext = 100 Pa i henhold til EN 3744 for overflate og EN 5136 for kanaler.

Lydeffektnivået LWA faller med fallende luftmengde og fallende mottrykk.

Lydtrykknivået LpA i 1 m fra aggregatet.

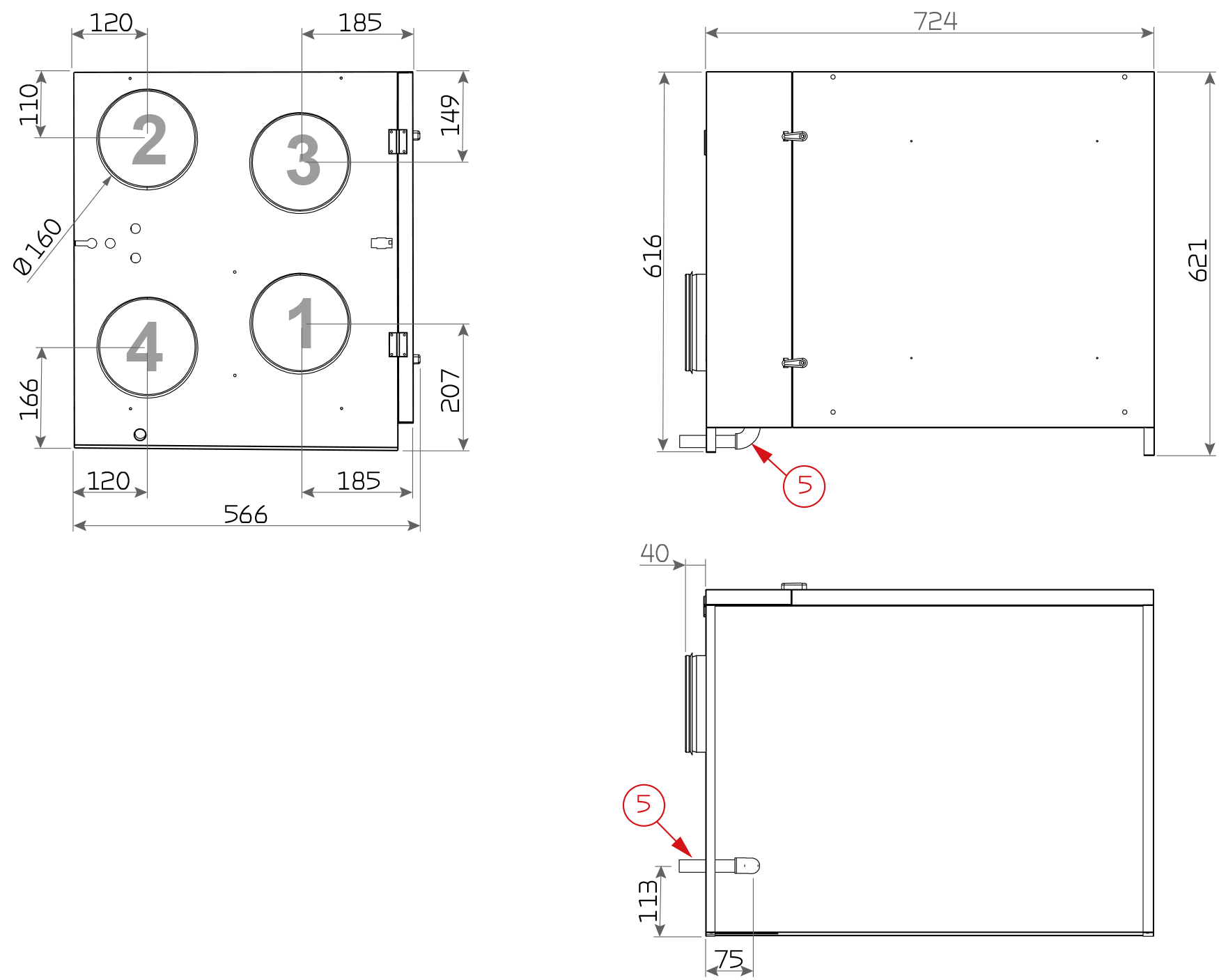

Målskisse av Comfort 350L Polar venstre modell (tilluft venstre side):



Tilkoblinger
1: Uteluft
2: Tilluft
3: Avtrekk
4: Avkastluft
5: Kondensavløp

CTS602 styringen er en avansert styring med mange innstillingsmuligheter. Styringen leveres fra fabrikken med en grunninnstilling, som kan tilpasses driftsmessige ønsker og krav for å oppnå en optimal drift og utnyttelse av aggregatet.

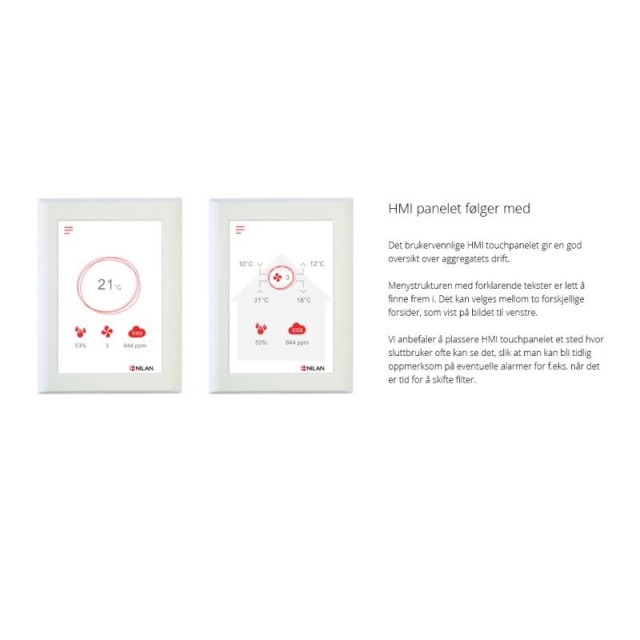

HMI Touch panelet gir god oversikt over aggregatets aktuelle drift, og har en menystruktur som er lett å finne frem i for både bruker og installatør. Det er mulig å velge mellom 2 forskjellige forsidebilder til hovedskjermen.

Ekstern kommunikasjon
CTS602 styringen har en åpen Modbus kommunikasjon, som kommuniserer Modbus RS 485 og kan kobles mot et eksternt CMS-system. Modbus-forbindelsen brukes f.eks. til Schneiders IHC- eller KNX-system.

Funksjonsoversikt   +Standard
-Tilbehør
Alarmer Beskrivelse av feil med alarmer. Alarmlogg med de 16 siste alarmene. +
Felles alarm CTS602 styringen har et utgangssignal som aktiveres i tilfelle en alarm, og kan f.eks. kobles til en  ekstern automatikk.

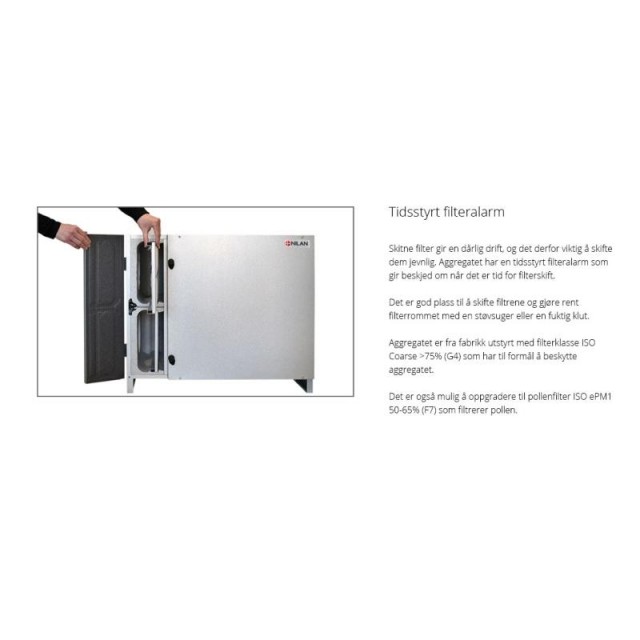

Filtervakt Tidsstyrt filteralarm justerbar til 30/90/180/360 dager. +
Datavisning En oversikt over aktuell drift med f.eks. temperaturer, viftehastighet osv. +
Ukeprogram CTS602 styringen er utstyrt med 3 ukeprogrammer som kan stilles inn individuelt (fabrikkinnstilling OFF). +
Fuktstyring Gir mulighet for høyere eller lavere ventilasjon ved høy/lav luftfuktighet. +
Luftkvalitet Gir mulighet for å justere ventilasjonen etter luftens CO2-nivå. -
Vinter lav Forebygger lav fuktighet i boligen ved å aktivere lav ventilasjon ved lave utetemperatur. +
Temperaturregulering Mulighet for å styre aggregatets drift avhengig av romtemperaturen. +
Sommer/vinterdrift Aggregatet kan tilpasses sommer- og vinterdrift.
Språk Det kan velges mellom mer enn 10 språk i betjeningspanelet. +
Brukernivåer Menyen i betjeningspanelet er inndelt i 3 brukernivåer: Bruker/Installatør/Fabrikk. +
Brukervalg 1 Gir mulighet for å overstyre driftstilstanden via et eksternt potensialfritt signal. +
Brukervalg 2 Ytterligere mulighet for å overstyre driftstilstanden og brukervalg 1 via et eksternt potensialfritt signal. -
EL-ettervarmebatteri Med et EL-ettervarmebatteri kan tillufttemperaturen styres, og aggregatet kan hjelpe til med oppvarming av boligen. -
Vann-ettervarmebatteri Med et vann-ettervarmebatteri kan tillufttemperaturen styres, og aggregatet kan hjelpe til med oppvarming av boligen. -
Frostsikring For å beskytte eventuell vannvarmer for frostsprengning, stoppes aggregatet og kommer med en alarm hvis temperaturen i vann-ettervarmebatteriet blir for lav. -
Luftskifte Trinnløs justering av fire ventilasjonstrinn. Tilluft og avtrekk kan innstilles individuelt. +
Avriming Temperaturbasert automatisk funksjon for avriming av motstrømsveksler dersom det har dannet seg is i den. +
Rom lav Sikkerhetsfunksjon. Hvis boligens varmesystem svikter, stopper ventilasjonsaggregatet, slik at det ikke er med på å kjøle boligen ytterligere ned.  +
Ekstern varme Ventilasjonsaggregatet kan styre ekstern varmeforsyning etter aktuell romtemperatur. +
Ekstern brannautomatikk Ventilasjonsaggregatet kan kobles til ekstern brannautomatikk eller branntermostat, som gir signal til om aggregatet skal stoppe eller kan kjøre videre. +
Integrert brannautomatikk Ventilasjonsaggregatet kan leveres med integrert brannautomatikk som kan styre brann- og røykspjeld. -
Konstanttrykkregulering Det er mulig å installere konstanttrykkregulering på både avtrekk- og tilluftsiden. -
Forsinket oppstart Det er mulig å aktivere forsinket oppstart av viftene hvis anlegget f.eks. er utstyrt med stengespjeld. +
Gjenopprett inntillinger Det er mulig å lagre aktuelle innstillinger og deretter gjenopprette dem hvis brukeren har endret innstillingene på aggregatet. Det er også mulig å gjenoprette til fabrikkinnstilling. +
Manuell drift Det er mulig å teste forskjellige funksjoner manuelt. +
Energispare funksjon Det er mulig å aktivere en strømbesparende funksjon av driften. +
Modbus  Det er mulig å endre aggregatets Modbus-adresse. Fabrikkinnstilling er 30. +
Datalogg Det er mulig å logge aggregatets driftsdata hver 1 - 120 min. Alarmer vil bli loggført når de oppstår. +
Betjeningspanel Det er mulighet for å velge mellom 2 forsidebilder på hovedskjermen. +

Ytterligere informasjon om alle funksjonene finnes i aggregatets Software- og Montasjeveiledning.





OBS! Ved plassering av aggregatet bør det alltid tas hensyn til fremtidig service og vedlikehold. Det anbefales en minimum friplass foran aggregatet på 60 cm.

Det skal være lett å skifte filtre og f.eks. skal det være mulig å kunne ta veksleren ut, skifte vifter eller andre komponenter. Derfor anbefales det også å koble aggregatet med kanalsystemet via fleksible forbindelser.

OBS! Designet på aggregatet er laget så anlegget tilter litt (er ikke vannrett), sånn at kondensvannet lettere dreneres ut og vekk fra aggregatet. Det er derfor viktig at underlaget som anlegget skal stå på er i vater. Dette for å sikre at anlegget får den riktige helningen.
